Analysis on ecological restored effect of Mu Us sandy land in northern Shaanxi
-
摘要: 应用“3S”技术与土壤化学方法，对毛乌素沙地榆林市境内区域的沙质荒漠化土地进行了近45年来变化研究与生态修复效果分析，研究结果表明：研究区土地的沙质荒漠化强度以轻度、中度为主，治理方式以人工修复为主；1975—2019年沙质荒漠化的分布面积与强度呈现先快速发展而后逆转的变化特征。其中，1975—2007年沙质荒漠化的发展与过度放牧、荒地开垦及矿产资源开发等人类活动及强度密切相关。2007—2019年的逆转与生态调控政策及治理工程的实施密切相关。人工修复地区的土壤养分含量优于自然修复地区，在同等背景的自然修复条件下，不同成因的沙质荒漠化土地土壤养分含量有一定区别。采用人工修复与自然修复相结合的方式，以人工修复促进植被自然修复能力，是研究区有效的生态修复方式。Abstract: The "3S" technology and soil chemical methods were used to study the change and ecological restored effect of sandy desertification land in Yulin City of Mu Us sandy land during the past 45 years. The results show that: the intensity of sandy desertification land in the study area was mainly mild and moderate, and the restored mode was mainly artificial restoration; the distributed area and the intensity of sandy desertification land from 1975 to 2019 showed the desertification developed rapidly and then deteriorated, the development of sandy desertification from 1975 to 2007 was closely related to human activities such as overgrazing, wasteland reclamation and mineral resources development, and the reversal from 2007 to 2019 was closely related to the implementation of ecological control policies and control projects; the soil nutrient content of the artificial restored area was better than the natural restored area, the different causes of sandy desertification land was very different under the same natural restored conditions; combined the artificial restored method and the natural restored method, artificial vegetation construction is proved to be a effective way to promote natural vegetation restoring and ecological restoration in the study area.
-
Keywords:
- sandy desertification land /
- remote sensing /
- soil nutrient /
- ecological restored
-
0. 引 言
随着我国经济发展战略向西部倾斜，西部地区交通基础建设工程数量正逐年递增，工程建设虽然给西部地区提供了新的发展机遇，但也因此产生了大量的土质路堑边坡，在降雨作用下路堑边坡频发滑塌灾害，严重影响公路的生态建设及安全运营。
降雨条件下，路堑边坡塌滑灾害已成为制约山区公路建设的重要问题之一。目前，相关学者[1]认为一般情况下降雨诱发的为浅层斜坡破坏；李同录等[2]认为边坡浅层滑移是降雨坡面直接入渗引起，且浅层滑移的厚度相当于湿润锋的深度，一般不超过2 m；石诚鋆等[3]通过数值模拟分析了降雨条件下坡比、坡高、雨强、降雨历时以及土体渗透系数等因素对边坡稳定性的影响；蔡荣坤等[4]依托实际工程案例，重点分析降雨强度、降雨历时及边坡坡率对边坡潜在滑动模式的影响；孙萍萍等[5]基于Hydrus中的Slope Cube模块，通过数值模拟手段分析了不同坡型的黄土边坡在降雨条件下的浅层破坏过程以及破坏机制；胡华等[6]通过模拟室内降雨滑坡试验，比较了不同坡度和降雨强度条件下的斜坡滑塌破坏机理；杜忠原等[7]和李宁等[8]分别通过数值模拟研究了降雨条件下锚杆和抗滑桩支护作用对边坡稳定性的影响，并分析了不同支护条件下边坡浅层的破坏形态。但关于降雨条件下路堑边坡浅层塌滑机制及其影响因素的主次关系研究不够深入。
本文依托甘肃省双达高速公路K28段路堑边坡，首先通过FLAC3D有限元软件平台的二次开发技术编写FISH语言，实现饱和度、重度和土体抗剪强度之间的动态关联，然后基于强度折减法分析不同变量下（降雨强度、降雨历时和坡比）路堑边坡的安全系数和破坏形式，并根据灰色关联理论分析各变量对边坡稳定性影响程度的主次关系，最后分别通过室内降雨试验和现场生态防护试验总结出路堑边坡浅层塌滑机制，提出浅层塌滑的生态防治措施，研究成果对降雨条件下路堑边坡浅层塌滑灾害防治具有参考价值。
1. 灰色关联度理论
灰色关联分析法是通过比较自变量和因变量数据序列曲线的几何形状相似度，并据此判断两者之间的关联性[9]，其具体步骤如下：
（1）原始数据无量纲和归一化
将边坡安全系数的影响因素作为自变量参考矩阵X，将边坡的安全系数作为因变量参考矩阵Y，矩阵 X和矩阵 Y相似，其中矩阵X为：
$$ {{{\boldsymbol{X}}}} = \left[ {\begin{array}{*{20}{c}} {{{{X}}_1}} \\ {{{{X}}_2}} \\ \vdots \\ {{{{X}}_m}} \end{array}} \right] = {\left[ {\begin{array}{*{20}{c}} {{{{x}}_{11}}}&{{{{x}}_{12}}}& \cdots &{{{{x}}_{1n}}} \\ {{x_{21}}}&{{x_{22}}}& \cdots &{{{{x}}_{2n}}} \\ \vdots & \vdots & \ddots & \vdots \\ {{{{x}}_{m1}}}&{{{{x}}_{m2}}}& \cdots &{{{{x}}_{mn}}} \end{array}} \right]^{{{m}} \times {{n}}}} $$ (1) 通过无量纲和归一化参考矩阵X可得：
$$ {{{\boldsymbol{X}}'}} = \left[ {\begin{array}{*{20}{c}} {{X'_1}} \\ {{X'_2}} \\ \vdots \\ {{X'_m}} \end{array}} \right] = {\left[ {\begin{array}{*{20}{c}} {\frac{{{{n}}{{{x}}_{11}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{1j}}} }}}&{\frac{{{{n}}{{{x}}_{12}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{1j}}} }}}& \cdots &{\frac{{{{n}}{{{x}}_{1n}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{1j}}} }}} \\ {\frac{{{{n}}{{{x}}_{21}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{2j}}} }}}&{\frac{{{{n}}{{{x}}_{22}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{2j}}} }}}& \cdots &{\frac{{{{n}}{{{x}}_{2n}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{2j}}} }}} \\ \vdots & \vdots & \ddots & \vdots \\ {\frac{{{{n}}{{{x}}_{m1}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{mj}}} }}}&{\frac{{{{n}}{{{x}}_{m2}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{mj}}} }}}& \cdots &{\frac{{{{n}}{{{x}}_{mn}}}}{{\displaystyle\sum\limits_{{{j}} = 1}^{{n}} {{{{x}}_{mj}}} }}} \end{array}} \right]^{{{m}} \times {{n}}}} $$ (2) 同理，可计算出无量纲和归一化后因变量参考矩阵
$ {{{\boldsymbol{Y}}'}} $ 。（2）关联系数计算
对归一化后的自变量参考矩阵
${{\boldsymbol{X}}'_{{{mn}}}}$ 和因变量参考矩阵${{\boldsymbol{Y}}'_{{{mn}}}}$ 进行差异性分析，其差异性矩阵为：$$ {\Delta }_{{mn}}={\left[\left|X '_{1}-Y '_{1}\right|{,}\left|X '_{2}-Y '_{2}\right|{,}\cdots {,}\left|X '_{{m}}-Y '_{{m}}\right|\right]}^{{{T}}} $$ (3) 由式（3）可得到差异性矩阵元素的最大值和最小值分别为：
$$ {{M}} = {\text{max}}({\Delta _{{{mn}}}}) $$ (4) $$ {{m}} = {\text{min}}({\Delta _{{{mn}}}}) $$ (5) 自变量和因变量对应元素间的关联系数为：
$$ \xi ({\Delta _{{{mn}}}}) = \frac{{{{m}} + \rho \cdot {{M}}}}{{{\Delta _{{{mn}}}} + \rho \cdot {{M}}}} $$ (6) 式中：ξ(∆mn) ——关联系数矩阵，这里ξ(∆mn)其实是差 异序列矩阵∆mn的灰色关联系数矩阵；
M、m——差异序列矩阵元素的最大值和最小值；
ρ——分辨系数，
$ \rho \in [0,1] $ ，一般取0.5。（3）灰色关联度计算
根据式（6）将各因素的关联系数均值作为该因素评价指标的关联度ri：
$$ {{{r}}_{{m}}} = \frac{1}{{{n}}}\sum\limits_{{\rm{j}} = 1}^{\rm{n}} \xi ({\Delta _{{{mn}}}})$$ (7) 式中：n——计算对象数量。
根据式（7）可求出各因素关联度，按照从大到小的顺序进行排列，ri值越大，自变量和因变量间的关联度越高，即自变量对因变量的影响最大。
2. 有限元计算案例
2.1 工程背景
双达高速某路堑边坡位于甘肃省临夏县、夏河县与青海省循化县交界处K28+655—K28+800段，坡体高度为6.72 m，坡度为1∶1，采用拱形骨架植草护坡，坡体上部为碎石土，以粉质黏土为主，颜色呈灰褐色，密实程度为稍密或中密，室内测得天然含水率平均值为23.52%，其中碎石含量约为20%，粒径为20～60 mm，层厚3.6 m；中部为全风化闪长岩，构造基本风化破坏，岩芯破碎，多呈泥柱状，含少量碎块状，层厚5.5 m；下部为强风化闪长岩，块状构造，矿物成分以辉石、角闪石等为主，节理裂隙较发育，岩芯破碎，多呈碎块状，少量短柱状，层厚10.3 m，其现场全貌见图1。
![]()
图 1 双达高速公路某粉质黏土路堑边坡滑塌现象Figure 1. Site photo of collapsed slope in a silty clay cutting slope along the Shuangcheng to Dalijia expressway2.2 计算模型参数
根据现场情况设置坡体高度为6.72 m，坡比为1∶1，降雨强度为5 mm/h，降雨历时为48 h，地表基质吸力为50 kPa，基质吸力沿深度呈线性分布。降雨过程中，若降雨强度小于或等于坡体最外侧土体入渗率时，入渗率取降雨强度，反之则取土体最大渗透系数。模型侧面及底面固定，侧面设置为不透水边界，模型底部设置为透水边界，选用各向同性渗流模型，土体本构为Mohr-Coulomb模型。设置M1、M2和M3剖面分别监测坡脚、坡中和坡肩部位的孔隙水压力变化，模型尺寸及网格划分如图2所示，相关参数见表1。
表 1 土体材料参数Table 1. Basic physical parameters of undisturbed soil弹性模量
/MPa泊松比 密度
/（g·cm−3）渗透系数
/（cm·s−1）有效黏聚力
/kPa有效内摩擦
角/（°）12.00 0.3 1.88 4.5×10-5 26.7 28.5 2.3 土-水特征曲线
通过压力膜仪获取不同含水率对应的基质吸力（图3试验数据），然后结合Van-Genuchten数学模型[10]得到体积含水率和基质吸力之间的关系，拟合出相应的土水特征曲线（图3拟合曲线），并计算出相应的VG模型参数（表2），其中θs为饱和体积含水率， θr为残余体积含水率，α、n为拟合参数 ，R2为拟合度。
表 2 VG模型参数Table 2. Summary table of VG model parameters参数 θs θr α n R2 取值 0.4592 0.0837 0.0720 1.2661 0.9655 2.4 非饱和土体抗剪强度参数
现采用剪切速率为0.8 mm/min的电动四联式等应变控制直剪仪（南京土壤仪器有限公司生产）进行不同含水率试样的直剪试验，取土深度约为1.5m，其土体抗剪强度参数随含水率的变化关系如图4所示。
![]()
图 4 不同含水率下土体抗剪强度参数Figure 4. Shear strength parameter of soil at different water content由图4可知土体黏聚力在含水率15%～18%范围内发生突变，因此可采用分段式函数拟合黏聚力和含水率的关系。室内试验测得土体比重Gs=2.71，孔隙比e=0.82，根据饱和度Sr和含水率w之间的关系可得：
$$ \left\{ \begin{gathered} {{{c}}_{{1}}}{{ = }} - 10.7{{{S}} _{{{\rm{r}}}}}{{ + }}26.703,\;\;{{{S}} _{{{\rm{r}}}}} < 45.70\% \\ {{{c}}_{{2}}}{{ = }} - 42.5{{{S}} _{{{\rm{r}}}}}{{ + }}44.236,\;\;{{{S}} _{{{\rm{r}}}}} \geqslant 45.70\% \\ \end{gathered} \right. $$ (8) $$ \varphi {\text{ = }} - 5.6{{{S}}_{\text{r}}}{\text{ + }}28.541 $$ (9) 式中：Sr——饱和度/%；
c1、c2——不同饱和度（含水率）条件下试样的总黏 聚力/kPa，c1为饱和度小于45.70%时试 样的总黏聚力，c2为饱和度大于或等于 45.70%时试样的总黏聚力；
φ——总内摩擦角/（°）。
Fredlund等[11]在1978年建立了非饱和土的双变量抗剪强度公式，其表达式为：
$$ {\tau _{{{\rm{f}}}}} = {{c'}} + \left( {\sigma - {{{u}}_{{{\rm{a}}}}}} \right)\tan \varphi ' + \left( {{{{u}}_{{{\rm{a}}}}} - {{{u}}_{{{\rm{w}}}}}} \right)\tan {\varphi ^{{{\rm{b}}}}} $$ (10) 式中：τf——非饱和土抗剪强度/kPa；
$ {{c'}} $ 、$ \varphi ' $ ——土体有效抗剪强度参数，单位分别为kPa 和°；$\sigma - {{{u}}_{\rm{a}}}$ ——净法向应力/kPa；${{{u}}_{\rm{a}}}$ ——孔隙气压力/kPa；${{{u}}_{\rm{w}}}$ ——孔隙水压力/kPa；${{{u}}_{\rm{a}}} - {{{u}}_{\rm{w}}}$ ——基质吸力/kPa；φb——受基质吸力影响的内摩擦角/（°）。
为将有效黏聚力和吸附强度叠加起来，可采用总黏聚力表示基质吸力影响下土体抗剪强度变化[12]，其表达式为：
$$ {{c}} = {{c'}} + \left( {{{{u}}_{\rm{a}}} - {{{u}}_{\rm{w}}}} \right)\tan {\varphi ^{{{\rm{b}}}}} $$ (11) 式中：c——总黏聚力/kPa。
将式（11）代入式（10）可得修正后的Fredlund非饱和土抗剪强度公式为：
$$ {\tau _{{{\rm{f}}}}} = {{c}} + \left( {\sigma - {{{u}}_{\rm{a}}}} \right)\tan \varphi $$ (12) 将式（8）—（9）代入式（12）可建立以饱和度为变量的分段式抗剪强度公式和湿重度公式：
$$ \left\{ \begin{gathered} {\tau _{{{{\rm{f}}}}1}} = {{{c}}_1} + (\sigma - {{{u}}_{\rm{a}}})\tan \varphi \\ {\tau _{{{{\rm{f}}}}2}} = {{{c}}_2} + (\sigma - {{{u}}_{\rm{a}}})\tan \varphi \\ {\gamma _{{{\rm{w}}}}} = {\gamma _{{{\rm{d}}}}}(1 + 0.303{{{S}} _{{{\rm{r}}}}}) \\ \end{gathered} \right. $$ (13) 式中：rw——土体湿重度/（kN·m−3）；
rd——土体干重度/（kN·m−3）；
Sr——饱和度/%；
τf1、τf2——分段抗剪强度/kPa；
$(\sigma - {{{u}}_{\rm{a}}}) $ ——净法向应力/kPa；ua——孔隙气压力/kPa。
3. 数值模拟结果分析
3.1 路堑边坡浅层塌滑分析
通过FLAC3D软件分别提取不同时刻下M1、M2和M3监测断面的孔隙水压力随深度的变化曲线（图5）。
![]()
图 5 降雨过程中孔隙水压力随深度分布变化曲线Figure 5. Variation curve of pore water pressure distribution with depth during rainfall process由图5可知降雨过程中，M3监测断面（坡肩）土体的孔隙水压力最先开始变化，M1监测断面（坡脚）土体的孔隙水压力最后开始变化。降雨48 h时，边坡整体暂态饱和区成“J”型分布，其中M1、M3监测断面孔隙水压力变化深度分别为2.5 m和2 m，而M2（坡中）监测断面孔隙水压力变化深度和孔隙水压力开始变化时间均处于两者之间，综上所述可知坡脚部位的暂态饱和区深度高于坡肩。
现基于强度折减法，通过FLAC3D数值软件可得到路堑边坡在降雨前后的最大剪应变增量云图（图6）。
![]()
图 6 降雨前后路堑边坡最大剪应变增量图Figure 6. Maximum shear strain increment of slope before and after rainfall由图6可以看出降雨过程中，路堑边坡的破坏模式由深层整体滑动向浅层局部滑动演化，降雨结束后，路堑边坡的安全系数（Fs）降低了82.32%，这是由于降雨入渗作用导致坡表土体内部孔隙水压力增加，有效应力降低，而且路堑边坡浅层土体由于含水率增加而导致自重增加，两者作用下最终导致坡体中上部浅层土体发生浅层塌滑，这也与现场浅层塌滑情况相吻合。
3.2 路堑边坡安全系数灰色关联度分析
降雨过程中，影响边坡稳定性的外界因素很多，其中降雨强度、坡比和降雨历时是最主要的外界影响因素[4，13]。现在原数值模拟基础上，通过FLAC3D软件分别计算不同坡比、降雨强度和降雨历时条件下边坡的安全系数（表3）。
表 3 边坡降雨前后安全系数Table 3. Safety factor of slope before and after rainfall坡比 降雨
强度/
（mm·h−1）降雨
历时/h初始安全
系数降雨结束时
安全系数1∶0.5 5 24 2.68 2.490 1∶0.75 5 24 2.92 2.750 1∶1 5 24 3.28 3.120 1∶1.25 5 24 3.30 3.180 1∶1 2.5 24 3.28 3.230 1∶1 5 24 3.28 3.120 1∶1 7.5 24 3.28 1.250 1∶1 10 24 3.28 1.110 1∶1 5 12 3.28 3.210 1∶1 5 24 3.28 3.120 1∶1 5 32 3.28 1.575 1∶1 5 48 3.28 0.580 降雨条件下，将边坡稳定性的评价标准可看成外界主要因素的影响函数，假定X1为坡比，X2为降雨强度，X3为降雨历时，降雨前后边坡安全系数变化幅度为Y，边坡安全系数的函数表达式为：
$$ {{{F}}_{{{\rm{s}}}}}{{ = f}}({{{X}}_1}{{,}}{{{X}}_2}{{,}}{{{X}}_3}) $$ (14) 现采用Matlab软件进行灰色关联度分析，根据表3可知外界主要影响因素构成的矩阵为：
$$ {\boldsymbol{X}}{\text{ = }}\left[ \begin{gathered} {X_1} \\ {X_2} \\ {X_3} \\ \end{gathered} \right] = \left[ {\begin{array}{*{20}{c}} 2 &1.33 &1 &0.8 \\ 2.5 &5 &7.5 &10 \\ 12 &24 &32 &48 \end{array}} \right] $$ (15) 降雨过程中边坡安全系数降低幅值矩阵为：
$$ {{{\boldsymbol{Y}} = }}\left[ \begin{gathered} {Y_1} \\ {Y_2} \\ {Y_3} \\ \end{gathered} \right] = \left[ {\begin{array}{*{20}{c}} 0.19 &0.17 &0.16 &0.12 \\ 0.05 &0.16 &2.03 &2.17 \\ 0.07 &0.16 &1.705 &2.7 \end{array}} \right] $$ (16) 分别对因变量矩阵数据和自变量矩阵数据进行均值无量纲和归一化可得：
$$ {\boldsymbol{X}}'{\text{ = }}\left[ \begin{gathered} {X'_1} \\ {X'_2} \\ {X'_3} \\ \end{gathered} \right] = \left[ {\begin{array}{*{20}{c}} 1.559 &1.037 &0.780 &0.624 \\ 0.4 &0.8 &1.2 &1.6\\ 0.4 &0.8 &1.2 &1.6 \end{array}} \right] $$ (17) $$ {{{\boldsymbol{Y}}' = }}\left[ \begin{gathered} {Y'_1} \\ {Y'_2} \\ {Y'_3} \\ \end{gathered} \right] = \left[ {\begin{array}{*{20}{c}} 1.187 &1.063 &1.000 &0.750 \\ 0.045 &0.145 &1.841 &1.968 \\ 0.060 &0.138 &1.471 &2.330 \end{array}} \right] $$ (18) 由式（17）—（18）可得差异序列矩阵
$\Delta_{{mn}} $ 为：$$ \Delta_{{mn}}{{ = }}\left[ {\begin{array}{*{20}{c}} 0.372 &0.025 &0.220 &0.126\\ 0.335 &0.655 &0.641 &0.368\\ 0.340 &0.662 &0.271 &0.730 \end{array}} \right] $$ (19) 根据式（19）可知m=0.022，M=0.663，根据式（6）可得到灰色关联系数矩阵为：
$$ {\boldsymbol{\xi }}{\text{ = }}\left[ {\begin{array}{*{20}{c}} 0.530 &1 &0.667 &0.795\\ 0.543 &0.383 &0.388 &0.533 \\ 0.554 &0.380 &0.614 &0.357 \end{array}} \right] $$ (20) 将式（20）代入式（7）可得到坡比、降雨强度和降雨历时三者与降雨过程中边坡安全系数降低幅度之间的关联度为：
$$ {{{\boldsymbol{r}}}}_{\rm{m}} = {\left[ {\begin{array}{*{20}{c}} {0.748}&{0.462}&{0.476} \end{array}} \right]^{{T}}} $$ (21) 由式（21）可知r1=0.748，r2=0.462，r3=0.476，因此r1>r3>r2，而又由于X1为坡比，X2为降雨强度，X3为降雨历时，故基于灰色关联理论可知坡比对降雨条件下的边坡安全系数影响最大，其余依次为降雨历时和降雨量。
3.3 不同坡比路堑边坡浅层破坏模式
由于坡比是影响降雨条件下路堑边坡安全系数的最大敏感因子，因此在原数值模拟参数（降雨历时为48 h，降雨强度为5 mm/h，坡比为1∶1）基础上，通过FLAC3D软件分别提取降雨48 h后不同坡比的剪应变增量云图（图7）。
![]()
图 7 不同坡比条件下边坡最大剪应变增量图Figure 7. Maximum shear strain increment of slope under different slope ratios对比图6—7可知随着降雨历时的增加，路堑边坡潜在深层滑动面不断向浅层移动，且随着坡比的减小，浅层塌滑区区域逐渐由坡肩部位向坡脚部位移动。分析认为降雨过程中，坡面浅层孔隙水压力升高导致有效应力降低（图5），当路堑边坡的坡比较大时，坡肩冲蚀沟发育程度高，且降雨导致坡体浅层土体的抗剪强度降低，因此受重力因素影响，坡肩部位土体易向临空面发生浅层滑塌；当路堑边坡的坡比较小时，由于受上部土体重力以及坡体内部推力作用，浅层滑塌区域主要集中于坡脚部位；当路堑边坡的坡比值处于两者范围内，浅层滑塌最先开始于坡肩部位，然后逐渐向下延伸至坡面中部，最终形成坡体中上部区域浅层滑塌现象。
4. 室内不同坡度路堑边坡降雨试验
4.1 试验设计方案
试验采用DIK-6000降雨器（图8）进行降雨模拟，仪器有效降雨面积S=1.0404 m2，降雨针管距地面高度为2 m，降雨强度范围为10～80 mm/h[14]。
试验主体部分为长方形模型，见图8（a），模型尺寸为长×宽×高=1.25 m×0.6 m×0.3 m，模型主体采用混凝土制成，土体与混凝土接触面设置隔水塑料板。在数值模拟基础上，将模型主体底部分别放在1∶1.5和1∶1.75坡比底座上，并结合现场防护条件（图1）设置无防护和拱骨架防护2种方案，其中拱骨架的拱圈半径设置为25 cm。坡体整体密度控制在1.89 g/cm3，试验降雨历时为1 h，试验降雨强度设为2 mm/min。
4.2 路堑边坡浅层破坏机制分析
室内降雨过程，由于水流回溯不断侵蚀粉质黏土坡面，而短时间雨水入渗量较少，因此表层土颗粒容易悬浮于水膜之中并被水流裹挟，在边坡表面留下鳞片状沟纹（图9），随着降雨历时的增加，坡面径流不断汇集，而溅击和片蚀而形成的坡面凹陷对水流具有引导作用，在侵蚀后期，径流将坡面表层土体进行软化，坡面凹陷更加明显。当水流冲蚀坡面时，水流回溯不断侵蚀沟槽下方，沟槽上方由于下方土体的流失，沟底土体不能承受上部土体的重力而发生浅层坍塌现象。对比无防护条件下的路堑边坡，拱骨架防护作用会改变径流的方向，减小坡面径流量，对坡面冲蚀具有一定减弱效果，因此拱骨架防护作用下坡脚部位土体强的度劣化程度较低，但在拱骨架的尖角，见图9（b1）和拱顶，见图9（b2）部位会出现土体溜滑现象。
![]()
为进一步分析不同坡比下拱骨架防护作用对边坡浅层土体冲蚀的影响，可引入累计冲蚀降低率[15]，其表达式为：
$$ {\delta _t} = \frac{{{S _{{{tx}}}} - {S _{{{ty}}}}}}{{{S _{{{{tx}}}}}}} \times 100\% $$ (22) 式中：δt——t时刻累计冲蚀量降低率/%；
Stx——t时刻无防护条件下累计冲蚀量/kg；
Sty——t时刻拱骨架防护下累计冲蚀量/kg。
由式（22）可得到60 min时不同坡比下累计冲蚀量降低率变化如图10所示。由图10可知拱骨架防护对边坡冲蚀量具有一定抑制作用，在不同坡比条件下，浅层土体累计冲蚀率随时间增长均呈现出先降低后增加的趋势，且坡度越陡，边坡整体累计冲蚀降低率越大。分析认为拱骨架能提高坡体浅层土体的抗冲刷能力，在15 min降雨条件内，坡体浅层土体累计冲蚀量虽不断增加，但在拱骨架防护作用下，坡体浅层土体累计冲蚀量降低率在不断降低，这说明拱骨架在短时间内对抑制坡体浅层土体流失具有一定效果；在15～20 min范围内，坡体浅层土体处于饱和状态而发生软化现象；在20 min后，降雨导致路堑边坡浅层土体强度劣化程度增加，因此雨水更易裹挟土颗粒沿坡面流下，此时拱骨架的防护效果减弱，土体累计冲蚀量降低率不断增加。
![]()
图 10 累计冲蚀量降低率随时间变化关系Figure 10. Relationship between cumulative erosion reduction rate with time5. 路堑边坡浅层塌滑生态防治措施
针对路堑边坡局部浅层塌滑以及拱骨架防护作用下小范围溜滑问题，生态材料防护是一种常见的治理措施[16]。为此，课题组在双达高速现场开展了小范围内生态防护材料试验，选取了4种国内外常见的生态防护材料进行对比分析，在人工搅拌后采用坡面播散或涂抹方法施工，不同材料类型及防护效果对比见表4[17]，不同时刻路堑边坡浅层塌滑生态防治效果图见图11。
表 4 不同防护材料及防护效果对比Table 4. Comparison of different protective materials and their effectiveness防护材料名称 主要成分 质量配合比 草种添加量
/（g∙m−2）坡面防护层
厚度/mm路堑边坡浅层塌滑防治效果 HP-FGM
（灵活增长介质）卷曲纤维、木质纤维、
湿润剂和微孔颗粒16∶1∶2∶1 20 ≥30 坡面透气性和透水性最优，初期植被覆盖率最高，
短期内生态防治效果较优，长期应用表现一般素土 素土 — 20 ≥30 短期植被覆盖率一般，坡面透气性和透水性一般，
生态防治效果一般，长期应用表现一般EFM
（工程纤维基质）卷曲与木质纤维
和湿润剂8.1∶1 20 ≥30 坡面透气性和透水性良好，初期植被覆盖率较高，
短期内生态防治效果良好，长期应用表现一般聚丙烯纤维土 聚丙烯纤维
和素土0.003∶1 20 ≥30 坡面透气性和透水性最差，短期植被覆盖率最低，
短期生态防治效果较差，长期应用表现优良对比图11（a）—（e）可知HP-FGM与EFM防护下，短期内路堑边坡植被覆盖率高，而聚丙烯纤维土防护条件下，短期内植被覆盖率低。分析认为HP-FGM与EFM不需要控制压实度，具有较好的透气性和透水性，而边坡所在地降雨又比较充沛，有利于植物的前期快速生长，但聚丙烯纤维土中掺入加筋纤维，需要适当控制压实度，导致防护材料的抗剪强度增加和渗透性较低，故有利于植物的缓慢增长[18]。2019年7月9日，HP-FGM与EFM防护路堑边坡过程中，植被因失水出现一定程度枯萎，而在聚丙烯纤维土防护条件下，路堑边坡植被受影响较小[19 − 20]。2019年11月20日，坡体植被都处于枯萎状态，但对比发现HP-FGM和聚丙烯纤维土防护边坡坡面枯草长度和茂密程度相对较高，且聚丙烯纤维土防护边坡坡面枯草根部甚至保持青色，故聚丙烯纤维土边坡防护材料中植被生长速率虽然比HP-FGM和EFM慢一点，但聚丙烯纤维土边坡防护材料的长期应用表现最为理想。
6. 结 论
（1）土体黏聚力和内摩擦角均随含水率的增加而降低，其强度突变位置处于含水率为12%～18%对应的范围内，基于非饱和土抗剪强度理论可建立以饱和度为变量的分段式抗剪强度公式。
（2）基于灰色关联理论可知坡比、降雨历时和降雨量三者对路堑边坡浅层塌滑的影响程度中，坡比的影响程度最大，降雨历时次之，降雨强度最小。
（3）降雨过程中，路堑边坡潜在深层滑移面逐渐向坡体浅层转移，且浅层塌滑区域受路堑边坡坡比影响，当路堑边坡坡比高于1∶0.75时，边坡浅层塌滑区域靠近坡肩，当路堑边坡坡比低于1∶1.25时，边坡浅层塌滑区域靠近坡脚。
（4）室内降雨试验结果表明拱骨架防护作用会改变径流的方向，减小坡面径流量，对坡面冲蚀具有一定减弱效果，且在此基础上降低路堑边坡坡比对坡面冲蚀能起到进一步减弱效果。
（5）设计适宜的路堑边坡坡比能改变降雨引发的浅层塌滑区域，同时配合拱骨架和聚丙烯纤维加筋土防护作用能较好起到控制路堑边坡浅层塌滑类问题。
-
![]()
图 1 研究区不同时期沙质荒漠化土地分布图
Figure 1. Distribution map of sandy desertification in the study area in different years
表 1 研究区沙质荒漠化分级标准及遥感解译标志
Table 1 Classification standards and remote sensing interpretation marks of sandy desertification in the study area
沙质荒漠化
程度风积、风蚀地表形态
占该地面积/%植被覆盖度/% 地表景观综合特征 遥感解译标志 轻度
沙质荒漠化<10 50～30 风沙活动较明显，原生地表植被已开始被破坏，与沙生植被混杂分布，出现片状、点状沙地，多为固定的灌丛沙堆，农田适耕性下降 呈淡绿色、褐色色彩，具有白色、粉色斑点状影纹；不规则斑块状分布；内部纹理均一，植被覆盖度较高，与周边地物差异明显，边界清晰，解译标志清晰 中度
沙质荒漠化10～30 30～10 风沙活动频繁，原生地表破坏较大，半固定沙丘与滩地相间分布，丘间和滩地一般较开阔，多分布灌草结合的群落；耕地中有明显的风蚀洼地、残丘，地表植被稀少 呈淡绿色、褐色色彩，具有稀疏的白色斑片状影纹；不规则斑块状分布，内部沙丘形态明显；植被覆盖度不高，与周边地物色彩差异较明显，解译标志清晰 重度
沙质荒漠化≥30 ≤10 风沙活动强烈，密集的流动沙丘和风蚀地表，沙生植被稀少或基本没有植被生长 呈白色、粉色色彩，具白色波状或蜂窝状影纹；沙丘形态明显，流动性强，植被覆盖度较低或无植被覆盖；高大沙丘或沙丘链间具有斑点状绿色阴影，边界清晰可辨，解译标志清晰
下载: 导出CSV
表 2 研究区沙质荒漠化土地面积四期统计结果
Table 2 The statistical of sandy desertification land area in four periods
时间/年 轻度沙质
荒漠化/km2中度沙质
荒漠化/km2重度沙质
荒漠化/km2合计/km2 1975 2415.01 6559.23 4649.93 13624.17 2000 2617.75 6756.61 4821.57 14195.93 2007 2930.11 7267.51 4740.71 14938.33 2019 2423.31 3929.08 1855.88 8208.28
下载: 导出CSV

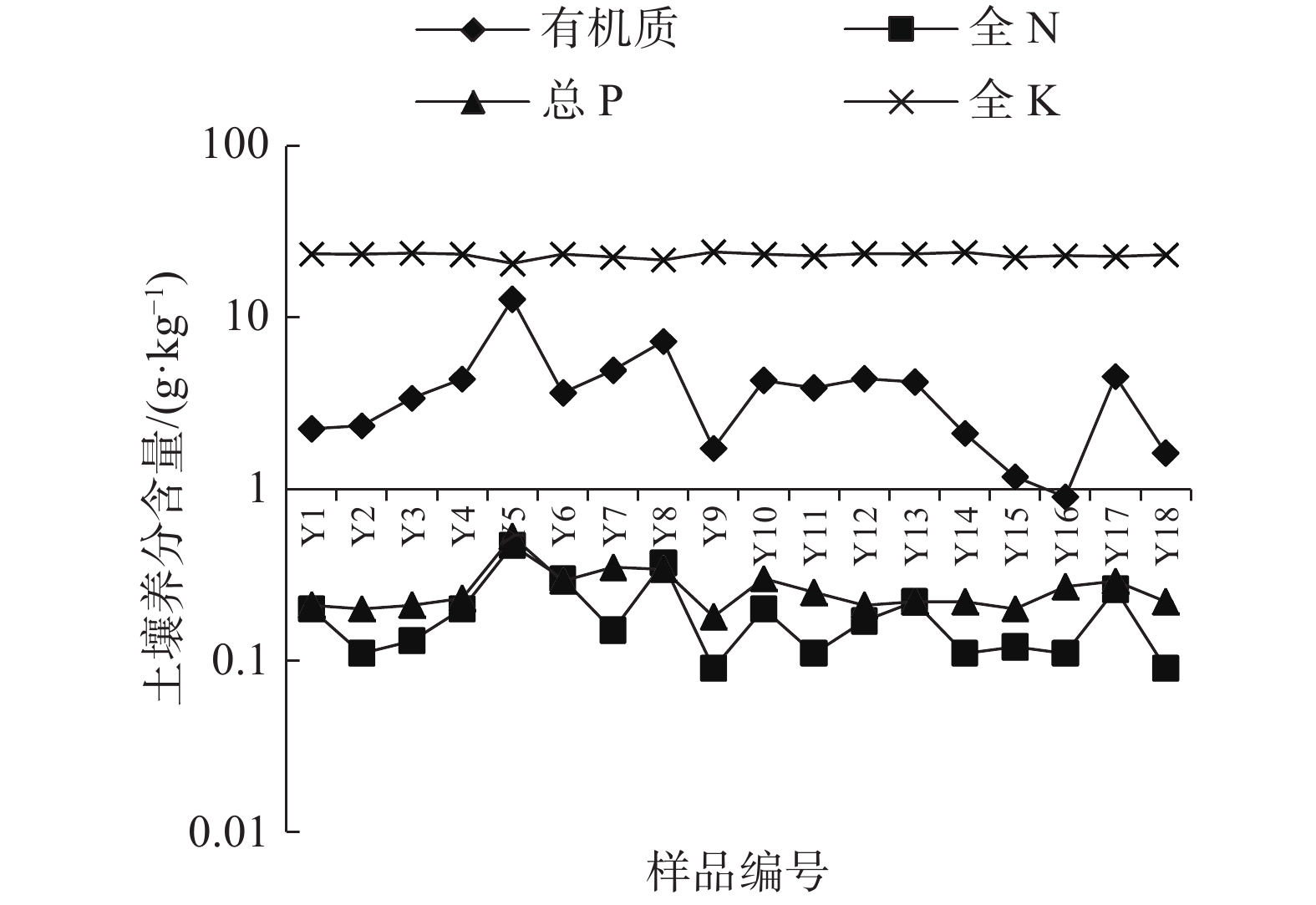

表 3 研究区土壤养分测试结果
Table 3 Testing results of soil nutrients in the study area
样品编号 有机质含量/
（g·kg−1）全养分 沙化土地类型 采样点地貌、恢复治理方式 全N/
（g·kg−1）总P/
（g·kg−1）全K/
（g·kg−1）Y1 2.25 0.20 0.21 23.59 轻度 覆沙黄土丘陵区，人工修复 Y2 2.34 0.11 0.20 23.48 中度 覆沙黄土丘陵区，自然修复 Y3 3.39 0.13 0.21 23.78 重度 覆沙黄土丘陵区，自然修复 Y4 4.39 0.20 0.23 23.43 重度 覆沙黄土丘陵区，自然修复 Y5 12.8 0.47 0.53 20.72 耕地 黄土梁面，旱地，背景值 Y6 3.64 0.30 0.29 23.48 中度 覆沙黄土丘陵区，自然修复 Y7 4.94 0.15 0.35 22.56 轻度 覆沙黄土丘陵区，自然修复 Y8 7.27 0.37 0.34 21.71 轻度 风沙滩地区，人工修复 Y9 1.73 0.09 0.18 24.20 中度 风沙滩地区，人工修复 Y10 4.30 0.20 0.30 23.45 轻度 风沙滩地区，人工修复 Y11 3.90 0.11 0.25 22.93 重度 风沙滩地区，自然修复 Y12 4.40 0.17 0.21 23.64 中度 风沙滩地区，自然修复 Y13 4.21 0.22 0.22 23.55 耕地 风沙滩地区，背景值 Y14 2.11 0.11 0.22 24.06 轻度 风沙滩地区，自然修复 Y15 1.18 0.12 0.20 22.54 轻度 风沙滩地区，臭柏保护区，背景值 Y16 0.90 0.11 0.27 23.04 重度 风沙滩地区，自然修复 Y17 4.54 0.26 0.29 22.77 轻度 风沙滩地区，自然修复 Y18 1.62 0.09 0.22 23.28 中度 风沙滩地区，自然修复
下载: 导出CSV
-
[1] 岳乐平, 杨利荣, 李智佩, 等. 阿拉善高原干涸湖床沉积物与华北地区沙尘暴[J]. 第四纪研究,2004,24(3):311 − 317. [YUE Leping, YANG Lirong, LI Zhipei, et al. Lacustrine deposit in the alxa plateau and the sand-dust stormin northern China[J]. Quaternary Sciences,2004,24(3):311 − 317. (in Chinese with English abstract) DOI: 10.3321/j.issn:1001-7410.2004.03.010 [2] 王涛, 吴薇, 薛娴, 等. 中国北方沙漠化土地时空演变分析[J]. 中国沙漠,2003,23(3):230 − 235. [WANG Tao, WU Wei, XUE Xian, et al. Time-space evolution of desertification land in northern China[J]. Journal of Desert Research,2003,23(3):230 − 235. (in Chinese with English abstract) DOI: 10.3321/j.issn:1000-694X.2003.03.004 [3] 高会军, 姜琦刚, 霍晓斌. 中国北方沙质荒漠化土地动态变化遥感分析[J]. 灾害学,2005,20(3):36 − 40. [GAO Huijun, JIANG Qigang, HUO Xiaobin. Remote sensing analysis on dynamic change of sandy desertification land in North China[J]. Journal of Catastrophology,2005,20(3):36 − 40. (in Chinese with English abstract) DOI: 10.3969/j.issn.1000-811X.2005.03.008 [4] 朱震达. 中国土地荒漠化的概念、成因与防治[J]. 第四纪研究,1998,18(2):145 − 155. [ZHU Zhenda. Concept, cause and control of desertification in China[J]. Quaternary Sciences,1998,18(2):145 − 155. (in Chinese with English abstract) DOI: 10.3321/j.issn:1001-7410.1998.02.006 [5] 董光荣,吴波,慈龙骏. 我国荒漠化现状、成因与防治对策[J]. 中国沙漠,1999,19(4):395 − 398. [DONG Guangrong,WU Bo,CI Longjun. Present situation, cause and control way of desertification in China[J]. Journal of Desert Research,1999,19(4):395 − 398. (in Chinese with English abstract) [6] 杨晓晖, 张克斌, 慈龙骏. 中国荒漠化评价的现状、问题及其解决途径[J]. 中国水土保持科学,2004,2(1):22 − 28. [YANG Xiaohui, ZHANG Kebin, CI Longjun. Desertification assessment in China: The state-of-art, problems and solution measures[J]. Science of Soil and Water Conservation,2004,2(1):22 − 28. (in Chinese with English abstract) [7] 高会军, 姜琦刚. 基于遥感技术的中国北方沙漠及沙质荒漠化土地区划研究[J]. 中国地质灾害与防治学报,2006,17(4):68 − 72. [GAO Huijun, JIANG Qigang. Zonation of desert and sandy desertification land in North China based on remote sensing technology[J]. The Chinese Journal of Geological Hazard and Control,2006,17(4):68 − 72. (in Chinese with English abstract) DOI: 10.3969/j.issn.1003-8035.2006.04.016 [8] 李鑫. 黄土高原北部风沙区土地沙漠化问题及防治对策[J]. 中国地质灾害与防治学报,2006,17(1):133 − 137. [LI Xin. Land desertification of the northern loess plateau in China[J]. The Chinese Journal of Geological Hazard and Control,2006,17(1):133 − 137. (in Chinese with English abstract) DOI: 10.3969/j.issn.1003-8035.2006.01.032 [9] 王涛, 薛娴, 吴薇, 等. 中国北方沙漠化土地防治区划(纲要)[J]. 中国沙漠,2005,25(6):816 − 822. [WANG Tao, XUE Xian, WU Wei, et al. Regionalization of desertification lands in north of China:A program[J]. Journal of Desert Research,2005,25(6):816 − 822. (in Chinese with English abstract) DOI: 10.3321/j.issn:1000-694X.2005.06.002 [10] 杨洪晓, 卢琦, 吴波, 等. 青海共和盆地沙化土地生态修复效果的研究[J]. 中国水土保持科学,2006,4(2):7 − 12. [YANG Hongxiao, LU Qi, WU Bo, et al. Ecological restoration in alpine sandy lands of Gonghe basin, Qinghai Province[J]. Science of Soil and Water Conservation,2006,4(2):7 − 12. (in Chinese with English abstract) DOI: 10.3969/j.issn.1672-3007.2006.02.002 [11] 李娜, 颜长珍. 毛乌素沙地现代人为活动的生态环境效应研究进展[J]. 中国沙漠,2015,35(2):487 − 492. [LI Na, YAN Changzhen. Research progress on eco-environmental effects of modern human activities in the Mu Us sandy land, China[J]. Journal of Desert Research,2015,35(2):487 − 492. (in Chinese with English abstract) DOI: 10.7522/j.issn.1000-694X.2014.00022 [12] 张雷, 洪光宇, 李卓凡, 等. 基于层次分析法的毛乌素沙地3种造林模式恢复成效评价[J]. 林业资源管理,2017(6):108 − 112. [ZHANG Lei, HONG Guangyu, LI Zhuofan, et al. Assessment of three kinds of reforestation models recovery effect in Mu Us sandy land based on analytical hierarchy process[J]. Forest Resources Management,2017(6):108 − 112. (in Chinese with English abstract) [13] 杨梅焕, 曹明明, 朱志梅. 毛乌素沙地东南缘沙漠化过程中植被的退化和稳定性[J]. 水土保持通报,2017,37(5):10 − 15. [YANG Meihuan, CAO Mingming, ZHU Zhimei. Vegetation degradation and its stability in desertification at southeastern edge of Mu Us sandy land[J]. Bulletin of Soil and Water Conservation,2017,37(5):10 − 15. (in Chinese with English abstract) [14] 吴晓旭, 邹学勇. 基于3S的毛乌素沙地腹地景观格局演变及其驱动力分析: 以内蒙古乌审旗为例[J]. 中国沙漠,2010,30(4):763 − 769. [WU Xiaoxu, ZOU Xueyong. Analysis of landscape pattern change and its driving factors based on 3S technology: A case study in uxin banner of Inner Mongolia[J]. Journal of Desert Research,2010,30(4):763 − 769. (in Chinese with English abstract) [15] 中华人民共和国林业部防治荒漠化办公室. 联合国关于发生严重干旱和荒漠化的国家特别是在非洲防治荒漠化的公约[S]. 北京: 中国林业出版社, 1994. Desertification control office of the Ministry of forestry of the people’s Republic of China. United Nations convention to combat desertification in those countries experiencing serious drought and/or desertification particularly in Africa[S]. Beijing: China Forestry Press,1994. (in Chinese with English abstract)
[16] 中华人民共和国林业局.沙化土地监测技术规程: GB/T 24255-2009 [S].北京: 中国标准出版社, 2009. Forestry Administration of the people’s Republic of China. Technical specification for desertification land monitoring: GB/T 24255-2009 [S]. Beijing: China Standards Press,2009. (in Chinese with English abstract)
[17] 申元村, 王秀红, 丛日春, 等. 中国沙漠、戈壁生态地理区划研究[J]. 干旱区资源与环境,2013,27(1):1 − 13. [SHEN Yuancun, WANG Xiuhong, CONG Richun, et al. Eco-geographical zoning of deserts and Gobi in China[J]. Journal of Arid Land Resources and Environment,2013,27(1):1 − 13. (in Chinese with English abstract) [18] 刘淑珍, 柴宗新, 范建容. 中国土地荒漠化分类系统探讨[J]. 中国沙漠,2000,20(1):35 − 39. [LIU Shuzhen, CHAI Zongxin, FAN Jianrong. Discussion on classification system of land desertification in China[J]. Journal of Desert Research,2000,20(1):35 − 39. (in Chinese with English abstract) DOI: 10.3321/j.issn:1000-694X.2000.01.007 [19] 中华人民共和国环境保护部.土壤质量-全氮的测定-凯氏法: HJ 717-2014 [S].北京: 中国环境科学出版社, 2014. Ministry of environmental protection of the people’s Republic of China. Soil quality –Determination of total nitrogen –Modified Kjeldahl method: HJ 717-2014 [S]. Beijing: China Environmental Science Press, 2014. (in Chinese with English abstract)
[20] 中华人民共和国林业局.森林土壤磷的测定: LY/T 1232-2015 [S].北京: 中国标准出版社, 2015. Forestry Administration of the people’s Republic of China. Phosphorous determination methods of forest soils: LY/T 1232-2015 [S]. Beijing: China Standards Press,2015. (in Chinese with English abstract)
[21] 中华人民共和国林业局.森林土壤钾的测定: LY/T 1234-2015 [S]. 北京: 中国标准出版社, 2015. Forestry Administration of the people’s Republic of China. Potassium determination methods of forest soils: LY/T 1234-2015 [S]. Beijing: China Standards Press,2015. (in Chinese with English abstract)
[22] 中华人民共和国农业部.土壤有机质的测定: NY/T11121.6-2006 [S]. 北京: 中国标准出版社, 2006. Ministry of Agriculture of the people’s Republic of China. Method for determination of soil organic matter: NY/T11121.6-2006 [S]. Beijing: China Standards Press,2006. (in Chinese with English abstract)
[23] 任朝霞, 杨达源. 近50a西北干旱区气候变化趋势及对荒漠化的影响[J]. 干旱区资源与环境,2008,22(4):91 − 95. [REN Zhaoxia, YANG Dayuan. Climate change and surface runoff change impact on desertification in the arid area of northwest China in resent 50 years[J]. Journal of Arid Land Resources and Environment,2008,22(4):91 − 95. (in Chinese with English abstract) DOI: 10.3969/j.issn.1003-7578.2008.04.017 [24] 王文科,尹红美,黄金廷,等. 基于蒸渗仪和解析法估算毛乌素沙地潜水蒸发量[J]. 水文地质工程地质,2021,48(4):1 − 6. [WANG Wenke, YIN Hongmei, HUANG Jinting, et al. Estimation of groundwater evaporation based on lysimeter experiment and analytical solution in the Mu Us sandy land[J]. Hydrogeology & Engineering Geology,2021,48(4):1 − 6. (in Chinese with English abstract) [25] 郝启勇. 山东黄河北矿区土壤盐渍化特征分析[J]. 中国地质灾害与防治学报,2021,32(1):65 − 69. [HAO Qiyong. Soil salinization characteristics in Huanghebei mining area[J]. The Chinese Journal of Geological Hazard and Control,2021,32(1):65 − 69. (in Chinese with English abstract)
