Softening aging characteristics of clayey soil reinforced with cement and polypropylene fibers under water immersion
-
摘要:
文章通过直接剪切试验，研究了水泥和聚丙烯纤维加固粉质黏土的力学特性。同时，采用浸水软化试验模拟了长期降雨对粉质黏土和加固土强度的影响，揭示试样软化后的力学性质和微观结构变化规律。研究表明，加固土的黏聚力与内摩擦角均随着水泥掺量和纤维掺量的增加而增强，但增幅在一定掺量后下降，根据增幅特征，最佳加固材料掺量为6%水泥和0.4%聚丙烯纤维。对采用该配比的试样进行浸水软化试验，发现在浸水初期阶段，由于水化水解反应，土颗粒之间的胶结性增强，土与纤维的紧密结合也进一步使土的黏聚力增加，土中土-水离子能量交换作用使黏粒结合水膜厚度减小，内摩擦角也略有增大；随着浸水时间的增加，土体中的自由水越来越多，导致土粒发生相对移动并进一步分散成块状，但由于水化产物的胶结性和纤维的包裹性较强，土体内部结构还能保持良好的完整性，因此，黏聚力和内摩擦角呈缓慢下降。研究结果可为这类黏性土加固的应用提供重要的力学参数和理论依据。
Abstract:In this paper, the mechanical properties of silty clay reinforced with cement and polypropylene fibers were studied through direct shear tests. Additionally, water immersion softening tests were conducted to simulate the effects of long-term rainfall on the strength of both plain and reinforced soils, revealing the mechanical behaviour and microstructural changes of the samples after softening. The results indicate that the cohesion and internal friction angle of the reinforced soil increase with higher cement and fiber content, but the rate of increase diminishes behind a certain threshold. Based on these findings, the optimal reinforcement composition is determined to be 6% cement and 0.4% polypropylene fibers. Water immersion softening tests conducted on samples with this composition reveal the following characteristics: In the initial stage of water immersion, due to the hydration and hydrolysis reaction, the cementation between soil particles is enhanced, and the close bonding between soil and fibers further increases the cohesion of the soil. Energy exchange between soil and water ions in the soil reduces the thickness of the water film bound to clay particles, slightly increasing the internal friction angle; as the immersion time increases, the accumulation of free water leads to relative movement and dispersion of soil particles into blocks. However, the strong cementation provided by hydration products and the encapsulating effect of fibers maintain the soil's structural integrity, resulting in a gradual decrease in cohesion and internal friction angle. These findings provide critical mechanical parameters and theoretical insights for the application of cement and polypropylene fiber reinforcement in cohesive soils.
-
0. 引 言
边坡在自然条件下和人类工程活动影响下分布广泛。如何对边坡的稳定性进行客观合理地评价，成为众多学者的研究内容。如PARK等[1]、邓夕胜等[2]、黄明奎等[3]使用数学统计分析方法分析边坡失稳与降雨条件之间关系，并据此对滑坡进行预测。Saito等[4]、简文彬等[5]、苏永华等[6]则采用理论模型数值模拟方法研究雨水在边坡中的渗透过程以及孔隙水压力的变化规律，以此对边坡的稳定性进行评价。各学者的研究取得了一系列的成果，但大部分学者的研究集中在边坡发生首次滑动前的稳定性。一般而言，边坡失稳滑动后，边坡的坡度和高度会因滑动变形而减小，并最终达到临界稳定状态而停止滑动。然而，处于临界稳定状态的边坡在外界因素如降雨的影响下，很可能再次滑动。此将对参与滑坡灾害现场救援工作人员的安全构成威胁。因此，实际工程中，很有必要对刚发生滑动不久处于临界稳定状态的边坡是否会在降雨影响下再次滑动进行评价。
对曾发生过滑动的边坡稳定性研究，目前主要集中在古滑坡复活方面。如Notti等[7]、窦晓东等[8]以及张永双等[9]采用时间序列分析、遥感解译、数值模拟以及物理模型试验等一系列的方法对各类古滑坡的复活机理开展了研究，也取得一定的成果。一般而言，边坡发生滑动后，滑动面或滑动带处的土体已发生剪切破坏。因此从理论上来说，该处土体的抗剪强度会降低至残余强度。而上述所研究的古滑坡，其发生滑动的时间距今较为久远，其滑动面处土体的抗剪强度会随着时间的推移有所提高。本文的新近失稳边坡，指近期刚刚发生过滑动，暂时处于临界稳定状态的边坡，其滑动面或滑动带处土体的抗剪强度尚相当于残余强度，且边坡上的裂缝均处于张开状态。因此该边坡的基本特征与古滑坡有所区别，故在对其进行稳定性评价时不能直接套用古滑坡复活的评价方法。目前，若使用常用的极限平衡条分法或有限元等数值分析法在对该类边坡进行稳定性评价，则需要进行现场钻孔勘察，确定滑动面的位置或边坡的物理力学参数。但是，在未对边坡的稳定性做出评价前进行现场勘察又存在着一定的安全隐患。同时，滑坡发生后需要尽快对边坡的稳定性做出判断，以便开展救援工作，而现场勘察耗时较长，故极限平衡条分法或有限元等数值分析法较难满足及时评价要求。因此，探索一种方便快捷的针对该类边坡稳定性评价方法，可为紧急救援决策的制定提供帮助。
云模型由李德毅院士提出，可用来描述概念中的随机性和模糊性的一种模型[10]。该模型主要用期望（Ex）、熵（En）和超熵（He）三个数字特征来表征某一概念[11]。因该模型具有一定的模糊性，对评价因子的精度要求较低，通过对当地同类边坡已有勘察统计资料类比得到的评价因子数值也能满足精度要求。因此，采用云模型评价方法，可弥补极限平衡条分法或有限元等数值分析法的不足。近年来，国内外学者已将云模型理论应用于边坡稳定性的评价，并从评价因子选取、因子权重的确定、隶属函数的选用以及云模型特征参数的选取方面开展了一系列的研究[12-16]。学者们的研究取得了较多成果，但对于如何确定评价因子的权重尚未有统一的方法。目前学者们主要采用层次分析法（AHP）[17]、熵权法[18]和组合赋权法[19]等方法来确定权重。但是AHP法和组合赋权法具有一定主观成分的不足之处，而熵值法又不能体现决策者对不同因子的重视程度。反分析法作为一种推理方法，可以根据已知的结果反分析出各未知数的情况，其得到的数值也相对更为客观。为此，笔者拟采用反分析法计算各评价因子的权重，构建新近失稳边坡稳定性评价云模型，进而开发方便快捷的应用程序，以更好地预防二次滑坡伤害的发生和提高全社会紧急救援水平。
1. 新近失稳边坡稳定性评价云模型
1.1 稳定性分级标准及评价因子的确定
为了评价结果能与国家规范保持统一，参考《建筑边坡工程技术规范》（GB 50330—2013）将稳定性状态的分级标准划分为不稳定（Ⅰ级）、欠稳定（Ⅱ级）、基本稳定（Ⅲ级）、稳定（Ⅳ级）四个等级[20]。在因子的选取方面，首先考虑各因子数据的易获取性，以确保选取因子值易于获得；其次考虑行业规范要求，以保证选用的因子具有政策的针对性。为此，在总结前人研究的基础上，参考《地质灾害调查技术要求》（DD 2019-08）[21]，选取坡高（H）、坡角（β）、边坡土体饱和重度（γsat）、黏聚力（c）、内摩擦角（φ）、前期降雨量（P）、降雨历时（T）、降雨强度（I）以及边坡植被覆盖率（η）作为评价因子。其中H和β的数据可通过测绘仪器快速测得；γsat、c和φ的数据可通过对当地同类边坡已有勘察统计资料类比方便得到；P、T和I的数据可通过大数据查询或咨询当地气象部门获得；η的数据可通过现场踏勘目测估算。对于上述评价因子的取值，统一规定如下：①c和φ值均采用其饱和不排水时的数值；②T值根据气象部门的观测标准，以前一日20:00:00至当日19:59:59内的降雨时长为准。若某场降雨历时多日，则当日之前的降雨量均折算为前期降雨量；③I值取当日降雨量与降雨历时的比值；④P值取当日降雨前15天内的有效降雨量总和，可按式（1）计算[22]。
$$ P = {{a}}{R_1} + {{{a}}^{{2}}}{R_2} + \cdots + {{{a}}^n}{R_n} $$ (1) 式中：Rn——降雨诱发滑坡前n日气象站当天20—20时 的降雨量；
a——有效降雨系数，根据Bruce. J. P的统计分析，取0.8。
1.2 评价因子在各等级区间的划分
在参考《地质灾害调查技术要求》划分标准的同时借鉴其他学者的做法，将各因子的区间划分如下：
对于H，《地质灾害调查技术要求》将其分为[0, 10)、[10, 30)、[30, 50)、 [50, +∞) m。为了便于云模型的特征参数的计算，根据上述的分类趋势将[50, +∞)修改为[50, 70) m。其他区间的划分采用《地质灾害调查技术要求》的标准。则该因子的各稳定性区间划分为[0, 10)、[10, 30)、[30, 50)、[50, 70) m。
对于β，《地质灾害调查技术要求》将其划分为[50, 90]、[35, 50)、[20, 35)、[0, 20)°。本评价方法采用此分类标准。
根据《工程地质手册》[23]中的“表3-1-24土的平均物理力学性质指标”取值，砂土、粉土和黏性土c的最小值为0 kPa，最大值为94 kPa。一般的土质边坡主要由这三类土组成，故对于c值，本评价方法采用等间距法对其进行四等分为[0, 23.5)、[23.5, 47)、[47, 70.5)、[70.5, 94) kPa。
根据《工程地质手册》，上述三类土φ的最小值为15°，最大值为42°。同理对φ值进行四等分为[15, 21.75)、[21.75, 28.5)、[28.5, 35.25)、[35.25, 42）°。
根据《工程地质手册》，上述三类土γsat的最小值为15.5 kN/m3，最大值为23.5 kN/m3。同理对其进行四等分为[15.5, 17.5)、[17.5, 19.5)、[19.5, 21.5)、[21.5, 23.5) kN/m3。
我国气象部门将降雨量等级划分为小雨、中雨、大雨、暴雨、大暴雨以及特大暴雨，其24小时内的降雨量区间分别为[0, 10)、[10, 25)、[25, 50)、[50, 100)、[100, 250)、[250, +∞） mm。本评价方法参照气象部门的划分，将大暴雨和特大暴雨均视为暴雨的极值，则前期降雨量P的各稳定性区间划分为[0, 10)、[10, 25)、[25, 50)、[50, 100) mm。
对于T，本评价方法采用等间距法对24h进行四等分，则该因子的各稳定性区间划分为[0, 6）、[6, 12）、[12, 18）、[18, 24） h。
对于I，本评价方法参照前期降雨量因子的划分办法，将该因子的各稳定性区间划分为[0, 10)、[10, 25)、[25, 50)、[50, 100) mm/d。
对于η，本评价方法也采用等间距法将该因子的各稳定性区间划分为[0, 0.25)、[0.25, 0.5)、[0.5, 0.75)、[0.75, 1）。
故各评价因子在相应稳定性状态中的分级区间如表1所示。
表 1 边坡稳定性评价因子各等级区间Table 1. Grade intervals of slope stability evaluation factors评价
因子分级区间 不稳定 欠稳定 基本稳定 稳定 H/m [50, 70) [30, 50) [10, 30) [0, 10) β/（°） [50, 90) [35, 50) [20, 35) [0, 20) c/kPa [0, 23.5) [23.5, 47） [47, 70.5) [70.5, 94） φ/（°） [15, 21.75) [21.75, 28.5) [28.5, 32.25) [32.25, 42） γsat/
（kN·m−3）[23.5, 21.5) [21.5, 19.5) [19.5, 17.5) [17.5, 15.5) P/mm [50, 100) [25, 50) [10, 25) [0, 10) T/h [18, 24） [12, 18） [6, 12） [0, 6） I/
（mm·d−1）[50, 100) [25, 50) [10, 25) [0, 10) η [0, 0.25) [0.25, 0.5) [0.5, 0.75) [0.75, 1] 1.3 各评价因子综合隶属度云模型的生成
根据笔者的建议公式[16]，将表1的各评价因子等级区间代入可得各评价因子的云模型参数。利用MATLAB程序语言平台生成各评价因子相对应的综合云模型。截取坡高和黏聚力因子的综合隶属度云模型如图1和图2所示。
![]()
图 1 坡高因子稳定性状态的综合云模型Figure 1. Comprehensive cloud model for stability status of slope height factors![]()
图 2 黏聚力因子稳定性状态的综合云模型Figure 2. Comprehensive cloud model for stability status of cohesion factor图1和图2中的绿、蓝、紫、红四种颜色的“云滴”分别对应于稳定、基本稳定、欠稳定以及不稳定四个状态。从图1可以看出，随着坡高的增大，其状态由稳定逐渐过渡到不稳定。而从图2则可看出，随着黏聚力的增大，其状态由不稳定逐渐过渡到稳定。利用云模型可以较为直观地得到各因子不同取值时其相应的稳定性状态。如当坡高为25 m时，该边坡基本稳定状态的隶属度最大，约为0.6；欠稳定状态的隶属度次之，为0.15；稳定和不稳定的隶属度最低，均为0。当黏聚力为70 kPa时，其基本稳定和稳定两个状态的隶属度基本相当，均为0.3；欠稳定和不稳定的隶属度均为0。
2. 评价因子权重反分析
边坡发生滑动时，可视为其处于不稳定状态。故可将该边坡滑动前各评价因子的数值作为已知条件反分析其权重。由于已知条件只有一个，所以只能反分析得到该9个评价因子权重的多种组合。根据《地质灾害调查技术要求》中单体地质灾害（隐患）风险评估（半定性半定量打分表），坡高、坡角、降雨以及天然植被因子的权重存在一定的关系，即降雨∶坡高∶坡度∶天然植被=2.0∶0.8∶0.4∶0.2。本方法亦参考上述比值，并将前期降雨量、降雨历时和降雨强度视为降雨因素的三个组成部分。主要反分析的步骤如下：
（1）根据各评价因子的数值计算其各稳定状态的隶属度。
（2）以0为权重下限，0.02为步长，1.0为权重上限，对各评价因子权重进行任意组合。同时参考《地质灾害调查技术要求》中的权重关系，上述组合满足以下三个条件：①坡高权重与边坡植被覆盖率权重之比为4∶1；②坡角权重与边坡植被覆盖率权重之比为2∶1；③前期降雨量、降雨历时和降雨强度三个因子的权重之和与边坡植被覆盖率权重之比为10∶1。
（3）将各因子的隶属度与其权重相乘，得到各评价因子综合隶属度。
（4）将各评价因子的综合隶属度按其所属的稳定性状态分别求和，得到该边坡在各稳定性状态的隶属度。若不稳定状态的隶属度均大于另外三个稳定性状态，则根据最大隶属度原理可判断为该边坡的稳定性状态为不稳定。也即步骤（2）的权重组合为满足条件，并记录该组合值。若为其他情况，则不记录该组合值。
（5)继续遍历步骤（2）中的所有组合的符合情况，可得到多个符合条件的组合。
（6）根据式（2）—（4）计算各评价因子的权重云模型特征参数[24]。
$$ Ex = \frac{1}{n}\sum\limits_{i = 1}^n {{x_i}} $$ (2) $$ En = \sqrt {\frac{\pi }{2}} \times \frac{1}{n}\sum\limits_{i = 1}^n {\left| {{x_i} - Ex} \right|} $$ (3) $$ He = \sqrt {\frac{1}{{n - 1}}\sum\limits_{i = 1}^n {{{\left( {{x_i} - Ex} \right)}^2} - E{n^2}} } $$ (4) 式中：xi——满足条件的评价因子取值。
上述反分析步骤的主要流程如图3所示。
3. 新近失稳边坡稳定性评价软件的开发
使用Python 语言进行评价因子权重的反分析及新近失稳边坡稳定性评价云模型算法的编写，并使用Qt Designer工具进行应用程序窗口交互式界面的设计。在DOS环境中使用PyInstaller命令对所有的算法和交互式界面的设计内容进行打包，可生成EXE格式应用程序软件，如图4所示。该应用程序可在电脑上直接双击运行，无须额外安装任何插件，且在数秒内即可得到相应结果。因此，本应用程序可为紧急救援决策提供便捷的评价。
![]()
图 4 新近失稳边坡稳定性评价软件界面Figure 4. The user interface of software for stability evaluation of newly failed soil slope4. 工程实例分析
4.1 工程概况
福建省永春县东平镇冷水村边坡位于省道S306线三明至仙游郊尾道路K103+400—K103+600段南侧山体，区域上为构造侵蚀低山丘陵地貌。在 “鲇鱼”台风的影响下，该边坡2016年9月28—29日的总降雨量达240 mm。边坡出现明显的裂缝，后缘开始出现明显的下错，左前侧产生次级滑坡，前缘公路挡墙向前倾倒。滑坡总体上呈东西向展布，滑体周界较为清晰，前缘以S306省道开挖断面为界，其余三侧均以陡缓交接处作为滑坡周界。滑坡后缘高程165～175 m，前缘高程125～135 m，前后缘高差约40 m，横向宽99～220 m，纵向长约150 m，面积29000 m2。滑体厚度10～15 m，平均厚度12 m，体积约34.8×104 m2，整体坡度30°～35°。坡面植被覆盖一般，主要为毛竹、灌木。坡顶为民房，砖混结构，浅基础，2～3层。滑体主要由残坡积黏性土组成，平面上呈倒“喇叭口”型，其主要变形迹象可分叙如下：
（1）滑体后缘房屋已整体沿滑动方向倾斜，最靠近滑体的厨房已部分与建筑主体结构脱离，并形成斜拉裂缝，张开度0.3～1.0 m，角度约40°。电线杆向内倾倒，而坡体后缘约30 m的村道已整体下错2.0～2.5 m。水泥硬化路面已断成多段，下部土体已经被掏空，深度约1 m。
（2）滑坡圈椅状地貌明显，后缘已整体下错1.5～2.5 m，形成负地形。后缘滑坡壁产状310°∠75°，可见清晰镜面及擦痕，擦痕倾斜角度约15°。坡体负地形地表变形较为紊乱，裂缝切割分块现象较为明显，裂缝呈弧形，延伸长度10～20 m，宽约0.3 m，下错0.3～0.5 m，可见深度约0.5 m，发育密度约1条/m。从微地貌上看，此处形成“槽脊相间”的地貌特征，并可见一定的“反坡台坎”，反向倾角约5°～10°，如图5所示。坡体前部发育一条鼓胀裂缝，延伸长约25 m，宽度0.2～0.3 m，可见深度约0.3 m，走向80°，如图6所示。
从2016年10月27日—11月10日期间，该边坡前缘土体向前推移了约0.5 m，如图7和图8所示。
![]()
图 7 2006年10月27日边坡前缘推移情况Figure 7. Slope anteslope displacement of landslide body on October 27, 2006![]()
图 8 2006年11 月10日边坡前缘推移情况Figure 8. Slope anteslope displacement of landslide body on November 10, 20064.2 评价因子的权重反分析
根据工程概况，该边坡坡高取40 m。因该坡度30°～35°，故坡角取32.5°。因该边坡主要由残坡积黏性土组成，通过查阅当地类似的地层资料可知，该类土层的黏聚力约为25 kPa，饱和容重约为18.0 kN/m3，内摩擦角约为24°。通过现场目测，该边坡的边坡植被覆盖率约为0.8。通过中国气象数据网可查询永春台站2016年9月14—28日的每日降雨量分别为7 mm、92 mm、15.7 mm、41.8 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、3.4 mm、208.7 mm。根据公式1可得其9月29日的前期降雨量为177.2 mm。又查得2016年9月29日的降雨量为33.1 mm。因当日的降雨时段主要集中在9月28日的20时至次日的8时，故其降雨历时视为12小时，则其降雨强度为66.2 mm/d。将上述数值输入本应用程序并点击应用程序中的“权重反分析”按键，可得到各评价因子的权重云模型特征参数，如图9及表2所示。
表 2 各评价因子的权重云模型特征参数Table 2. Characteristic parameters of weight cloud model for each evaluation factors评价因子 期望 熵 评价因子 期望 熵 H/m 0.160 0.010 P/mm 0.134 0.027 β/（°） 0.080 0.000 T/h 0.134 0.046 c/kPa 0.103 0.027 I/（mm·d−1） 0.131 0.046 φ/（°） 0.103 0.027 η 0.040 0.000 γsat/（kN·m-3） 0.115 0.027 从表2可以看出，坡高权重的期望最大，为0.16；边坡植被覆盖率权重的期望最小，为0.04。若将前期降雨量、降雨历时和降雨强度三个因子权重的期望合计，则为0.4，说明降雨情况对边坡的稳定性影响很大。根据表2中的特征参数可生成各评价因子的权重云模型，截取坡高因子的权重云模型如图10所示。
从图10可以看出，当坡高的权重为0.16时，其隶属度最大，接近于1。当权重的取值由中间向两边逐渐增大或减小，该权重的隶属度均随之降低。当权重取值为0.13或0.19时，其隶属度接近于0。故从云模型上可以直观地看出，坡高的权重取值的主要范围为[0.13,0.19]，且不同的取值所对应的隶属度亦不同。其他评价因子的权重云模型亦相似。
4.3 边坡稳定性评价
根据工程概况，该边坡后缘下错约2 m，故坡高取38 m。进而可推算该边坡的坡角约32.2°。根据唐宏阳[25]、任三绍等[26]人的研究，滑带土的黏聚力为滑体土的25%～35%，滑带土的内摩擦角为滑体土的60%～70%。故该滑带土的黏聚力取7.5 kPa，内摩擦角取15.6°。通过中国气象数据网可知2016年11月4—7日期间有较大的降雨，使用公式（1）可得该边坡各日的前期降雨量分别为10.5mm、8.4 mm、30.4 mm、74.3 mm、76.1 mm以及71.4 mm。故2016年11月3—8日的降雨情况如表3所示。该边坡的饱和容重和边坡植被覆盖率因滑坡前后变化不大，其取值可与原坡体相同。
表 3 2016年11月3—8日的降雨情况Table 3. Rainfall distribution from November 3 to 8, 2016日期 降雨量/mm 降雨历时/h 降雨强度/（mm·d−1） 前期降雨量/mm 11月3日 0 0 0 10.5 11月4日 29.6 12 59.2 8.4 11月5日 62.5 24 62.5 30.4 11月6日 20.8 24 20.8 74.3 11月7日 13.2 12 26.4 76.1 11月8日 0 0 0 71.4 将表3的数据分别输入所开发的应用程序并点击程序中的“稳定性评价”按键，可得评价结果。选取2016年11月5日的运行结果如图11所示。2016年11月3—8日该边坡的稳定性评价结果如表4所示。
![]()
图 11 2016年11月5日边坡的稳定性评价结果Figure 11. Stability evaluation results of landslide body on November 5, 2016表 4 2016年11月3—8日的边坡稳定性评价结果Table 4. Stability evaluation results of landslide body from November 3 to 8, 2016日期 不稳定 欠稳定 基本稳定 稳定 评价结果 隶属度区间 平均
隶属度隶属度区间 平均
隶属度隶属度区间 平均
隶属度隶属度区间 平均
隶属度11月3日 [0.036,0.112] 0.074 [0.113,0.124] 0.119 [0.043,0.103] 0.073 [0.168,0.661] 0.415 稳定 11月4日 [0.049,0208] 0.129 [0.132,0.247] 0.190 [0.049,0.144] 0.097 [0.126,0.401] 0.264 稳定 11月5日 [0.083,0.392] 0.238 [0.132,0.261] 0.197 [0.044,0.087] 0.066 [0.099,0.26] 0.180 不稳定 11月6日 [0.093,0.427] 0.260 [0.11,0.135] 0.123 [0.059,0.19] 0.125 [0.092,0.247] 0.170 不稳定 11月7日 [0.068,0.288] 0.178 [0.13,0.248] 0.189 [0.056,0.2] 0.128 [0.099,0.265] 0.182 欠稳定 11月8日 [0.062,0.263] 0.163 [0.109,0.127] 0.118 [0.035,0.049] 0.042 [0.149,0.562] 0.356 稳定 以表4中的11月3日稳定性状态为例，该边坡处于不稳定状态的隶属度上限为0.112，下限为0.036，平均值为0.074。同理其欠稳定、基本稳定以及稳定状态的隶属度平均值分别为0.119，0.073，0.415。可以看出该边坡处于稳定状态的隶属度平均值最大，故可判断出该边坡在11月3日处于稳定的可能性最大。其主要原因是11月3日无降雨且其前期降雨量亦很小。11月4日虽然已开始降雨，但因前期降雨较小的缘故，同理可判断该边坡仍处于稳定状态的可能性最大，但该隶属度平均值较11月3日已减小，同时其不稳定和欠稳定的隶属度平均值较11月3日有所增加。11月5日继续降雨且降雨历时与降雨强度增大，同时因11月4日的降雨而引起前期降雨量的增大，判断该边坡的不稳定的可能性最大，欠稳定的可能性次之。上述工程概况中提到的从2016年10月27日至11月10日该边坡前缘土体向前推移了约0.5 m，可推测是该日开始滑动的。11月6日继续降雨，但降雨强度较11月5日降低，前期降雨量仍增加，判断该边坡不稳定性可能性最大，该边坡继续下滑。虽然11月7日仍有降雨，但降雨强度和降雨历时均较11月6日有所下降，前期降雨量较之略有增加，判断该边坡欠稳定的可能性最大，也即该边坡的下滑可能性逐渐降低。11月8日无降雨，前期降雨量较11月7日也有所降低，故判断该边坡稳定的可能性最大，也即该边坡逐渐趋于稳定，停止下滑。
5. 结 论
（1）新近失稳边坡稳定性评价云模型方法可较为准确地对边坡的稳定性进行评价，所选用的评价因子对精度要求较低且易获取性较强，也较容易满足紧急情况下对边坡稳定性进行评价的要求。采用的权重反分析方法利用了边坡发生首次滑动的已知条件，又通过云模型的方法对权重的多种组合进行特征参数计算，得到的权重云模型更为客观，也较为合理。开发的应用程序可操作性强，能够较为便捷地进行评价，可为紧急救援决策的制定提供帮助。
（2）使用开发的应用程序对福建省永春县东平镇冷水村的一新近失稳边坡2016年11月3—8日的稳定性进行评价后认为，11月5—6日该新近失稳边坡的不稳定可能性最大，7日其欠稳定的可能性最大，其他时间段稳定的可能性最大。该分析结果与现场情况基本吻合，验证了本评价方法的便捷性和准确性。
（3）边坡发生滑动后，形成的新近失稳边坡本身及后缘会有裂缝产生，这也是新近失稳边坡与常规边坡的不同之处。鉴于裂缝的长度、宽度、深度以及位置等对新近失稳边坡的稳定性影响程度不一，较难量化评价，故本评价方法暂未将其列为评价因子。如何合理地考虑裂缝对该类边坡稳定性的影响，也将是下一步的研究方向。
-
![]()

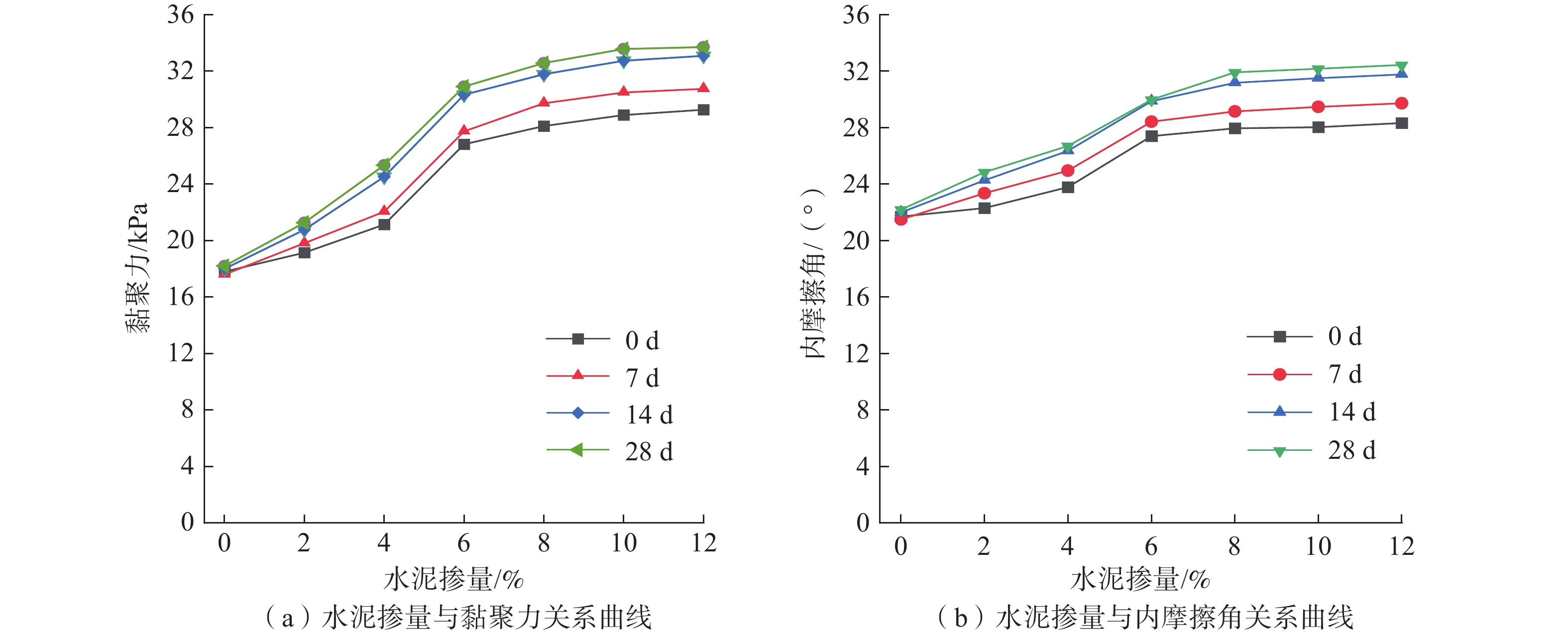

图 2 不同龄期下，水泥掺量与黏聚力和内摩擦角的曲线图
Figure 2. Curves of cement content, cohesion and internal friction angle at different curing ages
![]()

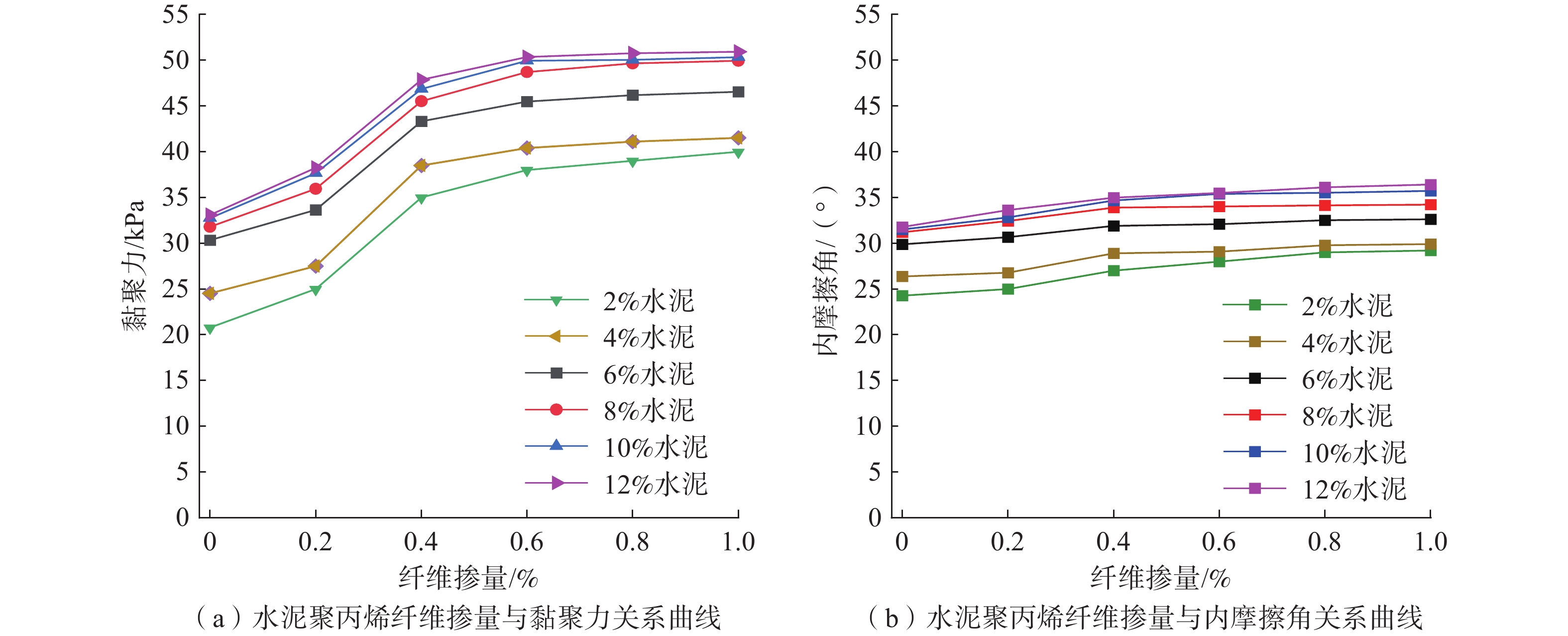

图 3 水泥聚丙烯纤维掺量与黏聚力和内摩擦角的曲线图
Figure 3. Curves of cement-polypropylene fiber content with cohesion and internal friction angle
![]()

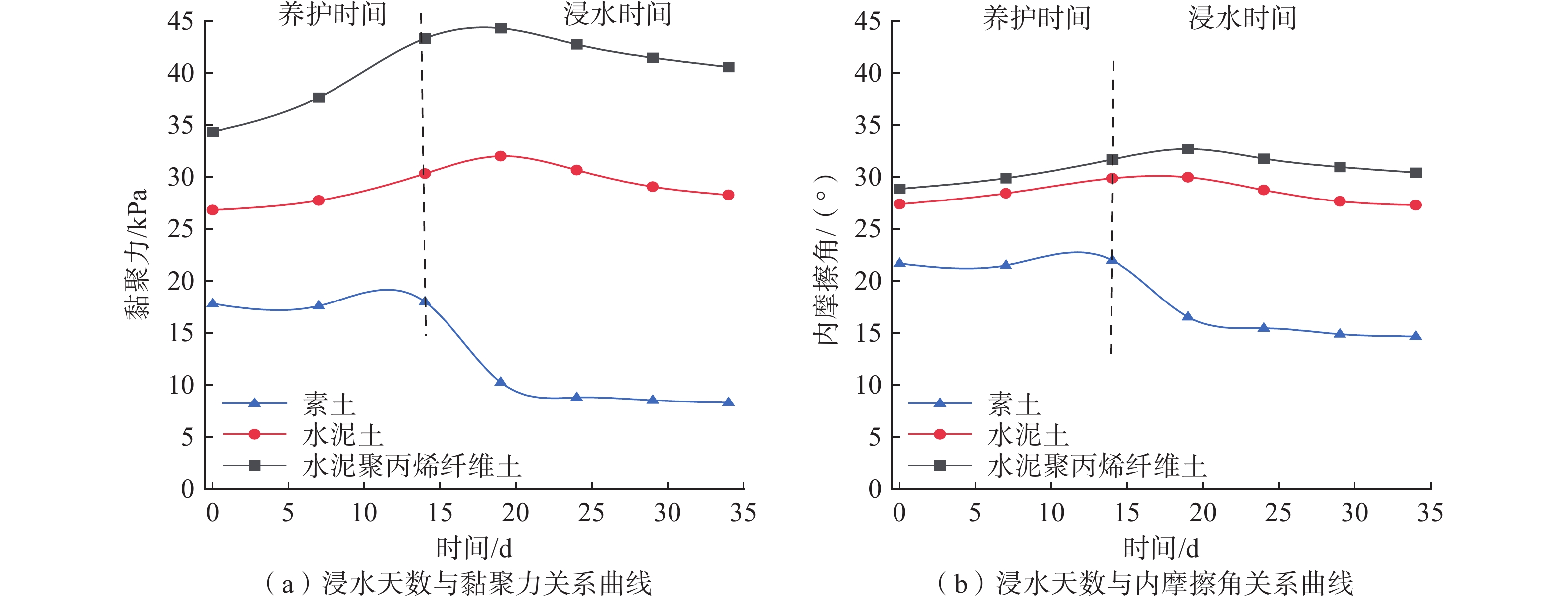

图 5 浸水天数与黏聚力和内摩擦角的曲线图
Figure 5. Curves of Immersion duration versus cohesion and internal friction angle
![]()
图 6 不同浸水天数素土和水泥聚丙烯纤维土的微观结构
Figure 6. Microstructure of plain soil and cement polypropylene fiber silty soil for different soaking days
表 1 粉质黏土的物理性质
Table 1 Physical properties of silty clay
最优含水率/% 最大干密度/（g·cm−3） 液限指数/% 塑限指数/% 不同粒径（mm）颗粒分布 13 1.836 19.33 10.3 <0.005 0.005～0.075 0.075～0. 1 0.1～0.25 >0.25 12.2% 51.8% 6% 7% 23%
下载: 导出CSV
表 2 不同浸水天数时土样的浸出液化学成分测试结果
Table 2 Test results of chemical composition of leaching solution of soil samples under different immersion periods
浸水天数/d ρ(Ca2+)/（mg·L−1） ρ(Na+)/（mg·L−1） 粉质黏土 0 223 50 5 346 500 20 363 510 水泥聚丙烯
纤维加固土0 175 30 5 149 196 20 216 261
下载: 导出CSV
-
[1] 黄润秋. 20世纪以来中国的大型滑坡及其发生机制[J]. 岩石力学与工程学报,2007,26(3):433 − 454. [HUANG Runqiu. Large-scale landslides and their sliding mechanisms in China since the 20th century[J]. Chinese Journal of Rock Mechanics and Engineering,2007,26(3):433 − 454. (in Chinese with English abstract)] DOI: 10.3321/j.issn:1000-6915.2007.03.001 HUANG Runqiu. Large-scale landslides and their sliding mechanisms in China since the 20th century［J］. Chinese Journal of Rock Mechanics and Engineering, 2007, 26（3）: 433 − 454. （in Chinese with English abstract） DOI: 10.3321/j.issn:1000-6915.2007.03.001
[2] DHANYA K A,VIBHA S,DIVYA P V. Performance of lateritic soil slopes at the onset of rainfall infiltration[J]. Indian Geotechnical Journal,2023,53(1):107 − 126. DOI: 10.1007/s40098-022-00660-w
[3] 张卫雄,丁保艳,张文纶,等. 舟曲江顶崖大型滑坡成因及破坏机制分析[J]. 防灾减灾工程学报,2022,42(4):714 − 7221. [ZHANG Weixiong,DING Baoyan,ZHANG Wenlun,et al. Analysis on the cause and failure mechanism of the jiangdingya large landslide in Zhouqu,Gansu Province[J]. Journal of Disaster Prevention and Mitigation Engineering,2022,42(4):714 − 722. (in Chinese with English abstract)] ZHANG Weixiong, DING Baoyan, ZHANG Wenlun, et al. Analysis on the cause and failure mechanism of the jiangdingya large landslide in Zhouqu, Gansu Province［J］. Journal of Disaster Prevention and Mitigation Engineering, 2022, 42（4）: 714 − 722. (in Chinese with English abstract)
[4] SUN Shuwei,PANG Bo,HU Jiabing,et al. Characteristics and mechanism of a landslide at Anqian iron mine,China[J]. Landslides,2021,18(7):2593 − 2607. DOI: 10.1007/s10346-021-01671-z
[5] WEN Haijia,XIAO Jiafeng,WANG Xiongfeng,et al. Analysis of soil–water characteristics and stability evolution of rainfall-induced landslide:A case of the Siwan Village landslide[J]. Forests,2023,14(4):808. DOI: 10.3390/f14040808
[6] DOGLIONI A,CASAGLI N,NOCENTINI M,et al. The landslide of Pomarico,south Italy,occurred on January 29th 2019[J]. Landslides,2020,17(9):2137 − 2143. DOI: 10.1007/s10346-020-01455-x
[7] SONG Kun,WANG Fawu,ZUO Qingjun,et al. Successful disaster management of the July 2020 Shaziba landslide triggered by heavy rainfall in Mazhe Village,Enshi City,Hubei Province,China[J]. Landslides,2021,18(10):3503 − 3507. DOI: 10.1007/s10346-020-01565-6
[8] 李江,许强,王森,等. 川东红层地区降雨入渗模式与岩质滑坡成因机制研究[J]. 岩石力学与工程学报,2016,35(增刊2):4053 − 4062. [LI Jiang,XU Qiang,WANG Sen,et al. Study on rainfall infiltration model and formation mechanism of rock landslide in red bed area of east Sichuan[J]. Chinese Journal of Rock Mechanics and Engineering,2016,35(Sup 2):4053 − 4062. (in Chinese with English abstract)] LI Jiang, XU Qiang, WANG Sen, et al. Study on rainfall infiltration model and formation mechanism of rock landslide in red bed area of east Sichuan［J］. Chinese Journal of Rock Mechanics and Engineering, 2016, 35（Sup 2）: 4053 − 4062. （in Chinese with English abstract）
[9] 蔡国军,程宇航,仲闯,等. 千枚岩饱水状态下软化效应试验分析[J]. 科学技术与工程,2021,21(8):3032 − 3038. [CAI Guojun,CHENG Yuhang,ZHONG Chuang,et al. Experimental on softening effect of phyllite in saturated water[J]. Science Technology and Engineering,2021,21(8):3032 − 3038. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1671-1815.2021.08.007 CAI Guojun, CHENG Yuhang, ZHONG Chuang, et al. Experimental on softening effect of phyllite in saturated water［J］. Science Technology and Engineering, 2021, 21（8）: 3032 − 3038. （in Chinese with English abstract） DOI: 10.3969/j.issn.1671-1815.2021.08.007
[10] LIU Jie,XU Qiang,WANG Sen,et al. Formation and chemo-mechanical characteristics of weak clay interlayers between alternative mudstone and sandstone sequence of gently inclined landslides in Nanjiang,SW China[J]. Bulletin of Engineering Geology and the Environment,2020,79(9):4701 − 4715. DOI: 10.1007/s10064-020-01859-y
[11] YI Xiaoyu,FENG Wenkai,BAI Huilin,et al. Catastrophic landslide triggered by persistent rainfall in Sichuan,China:August 21,2020,Zhonghaicun landslide[J]. Landslides,2021,18(8):2907 − 2921.
[12] 彭正华,焦向阳,石长柏,等. 注浆法处理黄土坡滑坡临江崩滑堆积体深层滑移[J]. 华中科技大学学报(城市科学版),2006,23(增刊1):40 − 42. [PENG Zhenghua,JIAO Xiangyang,SHI C B,et al. Grouting method to treat deep sliding of landslide accumulation body near the river in Huangtupo landslide[J]. Journal of Civil Engineering and Management,2006,23(Sup 1):40 − 42. (in Chinese with English abstract)] PENG Zhenghua, JIAO Xiangyang, SHI C B, et al. Grouting method to treat deep sliding of landslide accumulation body near the river in Huangtupo landslide［J］. Journal of Civil Engineering and Management, 2006, 23（Sup 1）: 40 − 42. （in Chinese with English abstract）
[13] 瞿海洋. 水泥改良黄土物理和力学特性试验研究[J]. 湖南交通科技,2021,47(3):35 − 39. [QU Haiyang. Experimental study on physical and mechanical properties of cement improved loess[J]. Hunan Communication Science and Technology,2021,47(3):35 − 39. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1008-844X.2021.03.008 QU Haiyang. Experimental study on physical and mechanical properties of cement improved loess［J］. Hunan Communication Science and Technology, 2021, 47（3）: 35 − 39. （in Chinese with English abstract） DOI: 10.3969/j.issn.1008-844X.2021.03.008
[14] ANSOSRY,RAHMAN H A,RAMADHAN F R. Landslide mitigation of Banjir kanal Semarang,with grouting method[J]. Journal of Physics:Conference Series,2019,1387(1):012099. DOI: 10.1088/1742-6596/1387/1/012099
[15] 孙海军. 水泥-纤维改良粉质黏土冻融循环力学特性研究[J]. 粉煤灰综合利用,2022,36(4):106 − 110. [SUN Haijun. Investigations on freeze-thaw cyclic mechanical properties of cement fiber modified silty clay[J]. Fly Ash Comprehensive Utilization,2022,36(4):106 − 110. (in Chinese with English abstract)] SUN Haijun. Investigations on freeze-thaw cyclic mechanical properties of cement fiber modified silty clay［J］. Fly Ash Comprehensive Utilization, 2022, 36（4）: 106 − 110. （in Chinese with English abstract）
[16] 阮波,丁茴,邓威,等. 聚丙烯纤维加筋水泥砂浆土三轴压缩试验研究[J]. 铁道科学与工程学报,2021,18(2):359 − 365. [RUAN Bo,DING Hui,DENG Wei,et al. Experimental study on triaxial compression of polypropylene fiber reinforced cement mortar soil[J]. Journal of Railway Science and Engineering,2021,18(2):359 − 365. (in Chinese with English abstract)] RUAN Bo, DING Hui, DENG Wei, et al. Experimental study on triaxial compression of polypropylene fiber reinforced cement mortar soil［J］. Journal of Railway Science and Engineering, 2021, 18（2）: 359 − 365. （in Chinese with English abstract）
[17] 庞庆庄. 聚丙烯纤维混合粘土的力学性能试验研究[J]. 吉林水利,2021(11):43 − 47. [PANG Qingzhuang. Experimental study on mechanical properties of polypropylene fiber mixed clay[J]. Jilin Water Resources,2021(11):43 − 47. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1009-2846.2021.11.010 PANG Qingzhuang. Experimental study on mechanical properties of polypropylene fiber mixed clay［J］. Jilin Water Resources, 2021（11）: 43 − 47. （in Chinese with English abstract） DOI: 10.3969/j.issn.1009-2846.2021.11.010
[18] 任青阳,张勇,许虎,等. 砂浆中聚丙烯纤维掺量对预应力锚杆锚固性能影响研究[J]. 三峡大学学报(自然科学版),2020,42(6):61 − 67. [REN Qingyang,ZHANG Yong,XU Hu,et al. Study on the influence of content of polypropylene fiber in mortar on the anchoring performance of anchor bolt[J]. Journal of China Three Gorges University (Natural Sciences),2020,42(6):61 − 67. (in Chinese with English abstract)] REN Qingyang, ZHANG Yong, XU Hu, et al. Study on the influence of content of polypropylene fiber in mortar on the anchoring performance of anchor bolt［J］. Journal of China Three Gorges University （Natural Sciences）, 2020, 42（6）: 61 − 67. （in Chinese with English abstract）
[19] 王波,文华. 矿渣—粉煤灰地聚物注浆材料的制备及性能优化研究[J]. 金属矿山,2023(3):274 − 278. [WANG Bo,WEN Hua. Research on preparation and performance optimization of slag-fly ash geopolymer grouting material[J]. Metal Mine,2023(3):274 − 278. (in Chinese with English abstract)] WANG Bo, WEN Hua. Research on preparation and performance optimization of slag-fly ash geopolymer grouting material［J］. Metal Mine, 2023（3）: 274 − 278. （in Chinese with English abstract）
[20] 李江,许强,胡泽铭,等. 川东红层原状滑带土饱水软化试验研究[J]. 岩石力学与工程学报,2015,34(增刊2):4333-4342. [LI Jiang,XU Qiang,HU Zeming,et al. Experimental study on saturated softening of soil in undisturbed slip zone of red beds in eastern Sichuan[J]. Chinese Journal of Rock Mechanics and Engineering,2015,34(Sup 2):4333-4342. (in Chinese with English abstract)] LI Jiang, XU Qiang, HU Zeming, et al. Experimental study on saturated softening of soil in undisturbed slip zone of red beds in eastern Sichuan［J］. Chinese Journal of Rock Mechanics and Engineering, 2015, 34（Sup 2）: 4333-4342. （in Chinese with English abstract）
[21] 刘华勇,钱涛,刘聪,等. 聚丙烯纤维-水泥基稳定土抗剪强度试验研究[J]. 路基工程,2018(2):87 − 90. [LIU Huayong,QIAN Tao,LIU Cong,et al. Experimental study on shear strength of polypropylene fiber-cement based stabilized soil[J]. Subgrade Engineering,2018(2):87 − 90. (in Chinese with English abstract)] LIU Huayong, QIAN Tao, LIU Cong, et al. Experimental study on shear strength of polypropylene fiber-cement based stabilized soil［J］. Subgrade Engineering, 2018（2）: 87 − 90. （in Chinese with English abstract）
[22] 常宏,王旭升. 滑坡稳定性变化与地下水非稳定渗流初探——以三峡库区黄蜡石滑坡群石榴树包滑坡为例[J]. 地质科技情报,2004,23(1):94 − 98. [CHANG Hong,WANG Xusheng. Stability variation of a slope associated with transient groundwater flow:A case study on Shiliushu- Bao landslide in Huanglashi landslides,three gor- ges project area,China[J]. Geological Science and Technology Information,2004,23(1):94 − 98. (in Chinese with English abstract)] CHANG Hong, WANG Xusheng. Stability variation of a slope associated with transient groundwater flow: A case study on Shiliushu- Bao landslide in Huanglashi landslides, three gor- ges project area, China［J］. Geological Science and Technology Information, 2004, 23（1）: 94 − 98. （in Chinese with English abstract）
[23] 李丽华,刘文,白玉霞,等. 椰壳纤维-石灰协同作用改良黏土性能试验研究[J]. 水文地质工程地质,2025,52(1):130 − 140. [LI Lihua,LIU Wen,BAI Yuxia,et al. Experimental study on the synergistic effect of coir fiber and lime to improve soil performance[J]. Hydrogeology & Engineering Geology,2025,52(1):130 − 140. (in Chinese with English abstract)] LI Lihua, LIU Wen, BAI Yuxia, et al. Experimental study on the synergistic effect of coir fiber and lime to improve soil performance［J］. Hydrogeology & Engineering Geology, 2025, 52（1）: 130 − 140. （in Chinese with English abstract）
[24] 袁进科,裴钻,杨森林,等. 纳米硅基固沙材料加固机理及抗冲蚀试验研究[J]. 水文地质工程地质,2023,50(6):80 − 89. [YUAN Jinke,PEI Zuan,YANG Senlin,et al. An experimental study of the reinforcement mechanism and erosion resistance of nano silicon-based sand-fixation material[J]. Hydrogeology & Engineering Geology,2023,50(6):80 − 89. (in Chinese with English abstract)] YUAN Jinke, PEI Zuan, YANG Senlin, et al. An experimental study of the reinforcement mechanism and erosion resistance of nano silicon-based sand-fixation material［J］. Hydrogeology & Engineering Geology, 2023, 50（6）: 80 − 89. （in Chinese with English abstract）
-
