基于强度参数的内排土场软基底局部换填率估算与应用以内蒙古白音华一号露天矿为例

贾兰, 高世松, 王佳琦, 李广贺, 姜聚宇, 王东

贾兰,高世松,王佳琦,等. 基于强度参数的内排土场软基底局部换填率估算与应用−以内蒙古白音华一号露天矿为例[J]. 中国地质灾害与防治学报,2023,34(4): 68-74. DOI: 10.16031/j.cnki.issn.1003-8035.202209018
引用本文: 贾兰,高世松,王佳琦,等. 基于强度参数的内排土场软基底局部换填率估算与应用−以内蒙古白音华一号露天矿为例[J]. 中国地质灾害与防治学报,2023,34(4): 68-74. DOI: 10.16031/j.cnki.issn.1003-8035.202209018
JIA Lan,GAO Shisong,WANG Jiaqi,et al. Estimation and application of local replacement rate for soft foundation in inner dump based on strength parameters: A case study of Baiyinhua No. 1 open-pit mine in Inner Mongolia[J]. The Chinese Journal of Geological Hazard and Control,2023,34(4): 68-74. DOI: 10.16031/j.cnki.issn.1003-8035.202209018
Citation: JIA Lan,GAO Shisong,WANG Jiaqi,et al. Estimation and application of local replacement rate for soft foundation in inner dump based on strength parameters: A case study of Baiyinhua No. 1 open-pit mine in Inner Mongolia[J]. The Chinese Journal of Geological Hazard and Control,2023,34(4): 68-74. DOI: 10.16031/j.cnki.issn.1003-8035.202209018

基于强度参数的内排土场软基底局部换填率估算与应用——以内蒙古白音华一号露天矿为例

基金项目: 国家自然科学基金面上项目(51874160);辽宁工程技术大学学科创新团队资助项目(LNTU20TD-01);教育部丝路1+1科研合作项目(P20210121076)
详细信息
    作者简介:

    贾 兰(1982-) ,女,辽宁海城人,博士,副教授,从事露天矿边坡工程的教学与研究工作。E-mail:jialan@lntu.edu.cn

  • 中图分类号: P642

Estimation and application of local replacement rate for soft foundation in inner dump based on strength parameters: A case study of Baiyinhua No. 1 open-pit mine in Inner Mongolia

  • 摘要: 为了更加经济有效地提高软基底内排土场边坡稳定性,以白音华一号露天矿为工程背景,通过直剪试验测定了排弃物-弱层接触面和排弃物-砂岩接触面抗剪力学指标,提出了局部换填条件下排弃物与基底接触面的等效抗剪力学参数的确定方法;基于刚体极限平衡理论,计算不同换填率条件下的边坡稳定系数,以安全储备系数为限定条件提出了基于强度参数的内排土场软基底局部换填率估算方法,并采用数值模拟手段进行验证。研究结果表明:确定白音华一号露天矿排弃物-砂岩接触面的黏聚力为25.78 kPa,内摩擦角为17.58°;排弃物-弱层接触面的黏聚力为7.50 kPa,内摩擦角为9.72°;局部换填情况下软基底内排土场边坡稳定性系数与换填率呈正相关一次函数关系;计算求得满足安全储备系数要求的内排土场某阶段基底换填率为20%;局部换填处理后软基底内排土场边坡的滑坡模式仍为以圆弧为侧界面、基底弱层为底界面的组合滑动。
    Abstract: In order to effectively enhance the stability of the slope within the soft base of the inner dump, this study focuses on the Baiyinhua No. 1 open-pit mine as the engineering background. Through direct shear tests, the shear mechanical characteristics of the waste-weak layer interface and the waste-sandstone interface were determined. A methodology is proposed to determine the equivalent shear mechanical parameters of the waste-base interface under localized replacement conditions. In this study, the limit equilibrium theory of rigid body is applied to calculate the slope stability coefficients under different replacement ratios. Additionally, an estimation method for the local replacement ratio of the soft base in the waste dump, based on strength parameters and subject to a safety reserve coefficient constraint, was put forward and verified using numerical simulations. The results indicate that the cohesive force and internal friction angle at the waste-sandstone interface in the Baiyinhua No.1 open-pit mine were determined to be 25.78 kPa and 17.58°, respectively. These two parameters at the waste-weak layer interface were found to be 7.50 kPa and 9.72°, respectively. A positive linear relationship was observed between the stability coefficient of the inner dump slope in the soft base under localized replacement conditions and the replacement ratio. The calculated results reveal that a replacement ratio of 20% for a certain stage of the dump's base satisfies the safety reserve coefficient requirement. After local replacement treatment, the landslide mode of the dump slope in the soft foundation remains characterized by combined sliding, with the arc acting as the lateral boundary and the weak base layer serving as the bottom interface.
  • 边坡在自然条件下和人类工程活动影响下分布广泛。如何对边坡的稳定性进行客观合理地评价,成为众多学者的研究内容。如PARK等[1]、邓夕胜等[2]、黄明奎等[3]使用数学统计分析方法分析边坡失稳与降雨条件之间关系,并据此对滑坡进行预测。Saito等[4]、简文彬等[5]、苏永华等[6]则采用理论模型数值模拟方法研究雨水在边坡中的渗透过程以及孔隙水压力的变化规律,以此对边坡的稳定性进行评价。各学者的研究取得了一系列的成果,但大部分学者的研究集中在边坡发生首次滑动前的稳定性。一般而言,边坡失稳滑动后,边坡的坡度和高度会因滑动变形而减小,并最终达到临界稳定状态而停止滑动。然而,处于临界稳定状态的边坡在外界因素如降雨的影响下,很可能再次滑动。此将对参与滑坡灾害现场救援工作人员的安全构成威胁。因此,实际工程中,很有必要对刚发生滑动不久处于临界稳定状态的边坡是否会在降雨影响下再次滑动进行评价。

    对曾发生过滑动的边坡稳定性研究,目前主要集中在古滑坡复活方面。如Notti等[7]、窦晓东等[8]以及张永双等[9]采用时间序列分析、遥感解译、数值模拟以及物理模型试验等一系列的方法对各类古滑坡的复活机理开展了研究,也取得一定的成果。一般而言,边坡发生滑动后,滑动面或滑动带处的土体已发生剪切破坏。因此从理论上来说,该处土体的抗剪强度会降低至残余强度。而上述所研究的古滑坡,其发生滑动的时间距今较为久远,其滑动面处土体的抗剪强度会随着时间的推移有所提高。本文的新近失稳边坡,指近期刚刚发生过滑动,暂时处于临界稳定状态的边坡,其滑动面或滑动带处土体的抗剪强度尚相当于残余强度,且边坡上的裂缝均处于张开状态。因此该边坡的基本特征与古滑坡有所区别,故在对其进行稳定性评价时不能直接套用古滑坡复活的评价方法。目前,若使用常用的极限平衡条分法或有限元等数值分析法在对该类边坡进行稳定性评价,则需要进行现场钻孔勘察,确定滑动面的位置或边坡的物理力学参数。但是,在未对边坡的稳定性做出评价前进行现场勘察又存在着一定的安全隐患。同时,滑坡发生后需要尽快对边坡的稳定性做出判断,以便开展救援工作,而现场勘察耗时较长,故极限平衡条分法或有限元等数值分析法较难满足及时评价要求。因此,探索一种方便快捷的针对该类边坡稳定性评价方法,可为紧急救援决策的制定提供帮助。

    云模型由李德毅院士提出,可用来描述概念中的随机性和模糊性的一种模型[10]。该模型主要用期望(Ex)、熵(En)和超熵(He)三个数字特征来表征某一概念[11]。因该模型具有一定的模糊性,对评价因子的精度要求较低,通过对当地同类边坡已有勘察统计资料类比得到的评价因子数值也能满足精度要求。因此,采用云模型评价方法,可弥补极限平衡条分法或有限元等数值分析法的不足。近年来,国内外学者已将云模型理论应用于边坡稳定性的评价,并从评价因子选取、因子权重的确定、隶属函数的选用以及云模型特征参数的选取方面开展了一系列的研究[12-16]。学者们的研究取得了较多成果,但对于如何确定评价因子的权重尚未有统一的方法。目前学者们主要采用层次分析法(AHP)[17]、熵权法[18]和组合赋权法[19]等方法来确定权重。但是AHP法和组合赋权法具有一定主观成分的不足之处,而熵值法又不能体现决策者对不同因子的重视程度。反分析法作为一种推理方法,可以根据已知的结果反分析出各未知数的情况,其得到的数值也相对更为客观。为此,笔者拟采用反分析法计算各评价因子的权重,构建新近失稳边坡稳定性评价云模型,进而开发方便快捷的应用程序,以更好地预防二次滑坡伤害的发生和提高全社会紧急救援水平。

    为了评价结果能与国家规范保持统一,参考《建筑边坡工程技术规范》(GB 50330—2013)将稳定性状态的分级标准划分为不稳定(Ⅰ级)、欠稳定(Ⅱ级)、基本稳定(Ⅲ级)、稳定(Ⅳ级)四个等级[20]。在因子的选取方面,首先考虑各因子数据的易获取性,以确保选取因子值易于获得;其次考虑行业规范要求,以保证选用的因子具有政策的针对性。为此,在总结前人研究的基础上,参考《地质灾害调查技术要求》(DD 2019-08)[21],选取坡高(H)、坡角(β)、边坡土体饱和重度(γsat)、黏聚力(c)、内摩擦角(φ)、前期降雨量(P)、降雨历时(T)、降雨强度(I)以及边坡植被覆盖率(η)作为评价因子。其中Hβ的数据可通过测绘仪器快速测得;γsatcφ的数据可通过对当地同类边坡已有勘察统计资料类比方便得到;PTI的数据可通过大数据查询或咨询当地气象部门获得;η的数据可通过现场踏勘目测估算。对于上述评价因子的取值,统一规定如下:①cφ值均采用其饱和不排水时的数值;②T值根据气象部门的观测标准,以前一日20:00:00至当日19:59:59内的降雨时长为准。若某场降雨历时多日,则当日之前的降雨量均折算为前期降雨量;③I值取当日降雨量与降雨历时的比值;④P值取当日降雨前15天内的有效降雨量总和,可按式(1)计算[22]

    $$ P = {{a}}{R_1} + {{{a}}^{{2}}}{R_2} + \cdots + {{{a}}^n}{R_n} $$ (1)

    式中:Rn——降雨诱发滑坡前n日气象站当天20—20时 的降雨量;

    a——有效降雨系数,根据Bruce. J. P的统计分析,取0.8。

    在参考《地质灾害调查技术要求》划分标准的同时借鉴其他学者的做法,将各因子的区间划分如下:

    对于H,《地质灾害调查技术要求》将其分为[0, 10)、[10, 30)、[30, 50)、 [50, +∞) m。为了便于云模型的特征参数的计算,根据上述的分类趋势将[50, +∞)修改为[50, 70) m。其他区间的划分采用《地质灾害调查技术要求》的标准。则该因子的各稳定性区间划分为[0, 10)、[10, 30)、[30, 50)、[50, 70) m。

    对于β,《地质灾害调查技术要求》将其划分为[50, 90]、[35, 50)、[20, 35)、[0, 20)°。本评价方法采用此分类标准。

    根据《工程地质手册》[23]中的“表3-1-24土的平均物理力学性质指标”取值,砂土、粉土和黏性土c的最小值为0 kPa,最大值为94 kPa。一般的土质边坡主要由这三类土组成,故对于c值,本评价方法采用等间距法对其进行四等分为[0, 23.5)、[23.5, 47)、[47, 70.5)、[70.5, 94) kPa。

    根据《工程地质手册》,上述三类土φ的最小值为15°,最大值为42°。同理对φ值进行四等分为[15, 21.75)、[21.75, 28.5)、[28.5, 35.25)、[35.25, 42)°。

    根据《工程地质手册》,上述三类土γsat的最小值为15.5 kN/m3,最大值为23.5 kN/m3。同理对其进行四等分为[15.5, 17.5)、[17.5, 19.5)、[19.5, 21.5)、[21.5, 23.5) kN/m3

    我国气象部门将降雨量等级划分为小雨、中雨、大雨、暴雨、大暴雨以及特大暴雨,其24小时内的降雨量区间分别为[0, 10)、[10, 25)、[25, 50)、[50, 100)、[100, 250)、[250, +∞) mm。本评价方法参照气象部门的划分,将大暴雨和特大暴雨均视为暴雨的极值,则前期降雨量P的各稳定性区间划分为[0, 10)、[10, 25)、[25, 50)、[50, 100) mm。

    对于T,本评价方法采用等间距法对24h进行四等分,则该因子的各稳定性区间划分为[0, 6)、[6, 12)、[12, 18)、[18, 24) h。

    对于I,本评价方法参照前期降雨量因子的划分办法,将该因子的各稳定性区间划分为[0, 10)、[10, 25)、[25, 50)、[50, 100) mm/d。

    对于η,本评价方法也采用等间距法将该因子的各稳定性区间划分为[0, 0.25)、[0.25, 0.5)、[0.5, 0.75)、[0.75, 1)。

    故各评价因子在相应稳定性状态中的分级区间如表1所示。

    表  1  边坡稳定性评价因子各等级区间
    Table  1.  Grade intervals of slope stability evaluation factors
    评价
    因子
    分级区间
    不稳定欠稳定基本稳定稳定
    H/m[50, 70)[30, 50)[10, 30)[0, 10)
    β/(°)[50, 90)[35, 50)[20, 35)[0, 20)
    c/kPa[0, 23.5)[23.5, 47)[47, 70.5)[70.5, 94)
    φ/(°)[15, 21.75)[21.75, 28.5)[28.5, 32.25)[32.25, 42)
    γsat/
    (kN·m−3
    [23.5, 21.5)[21.5, 19.5)[19.5, 17.5)[17.5, 15.5)
    P/mm[50, 100)[25, 50)[10, 25)[0, 10)
    T/h[18, 24)[12, 18)[6, 12)[0, 6)
    I/
    (mm·d−1
    [50, 100)[25, 50)[10, 25)[0, 10)
    η[0, 0.25)[0.25, 0.5)[0.5, 0.75)[0.75, 1]
    下载: 导出CSV
    | 显示表格

    根据笔者的建议公式[16],将表1的各评价因子等级区间代入可得各评价因子的云模型参数。利用MATLAB程序语言平台生成各评价因子相对应的综合云模型。截取坡高和黏聚力因子的综合隶属度云模型如图1图2所示。

    图  1  坡高因子稳定性状态的综合云模型
    Figure  1.  Comprehensive cloud model for stability status of slope height factors
    图  2  黏聚力因子稳定性状态的综合云模型
    Figure  2.  Comprehensive cloud model for stability status of cohesion factor

    图1图2中的绿、蓝、紫、红四种颜色的“云滴”分别对应于稳定、基本稳定、欠稳定以及不稳定四个状态。从图1可以看出,随着坡高的增大,其状态由稳定逐渐过渡到不稳定。而从图2则可看出,随着黏聚力的增大,其状态由不稳定逐渐过渡到稳定。利用云模型可以较为直观地得到各因子不同取值时其相应的稳定性状态。如当坡高为25 m时,该边坡基本稳定状态的隶属度最大,约为0.6;欠稳定状态的隶属度次之,为0.15;稳定和不稳定的隶属度最低,均为0。当黏聚力为70 kPa时,其基本稳定和稳定两个状态的隶属度基本相当,均为0.3;欠稳定和不稳定的隶属度均为0。

    边坡发生滑动时,可视为其处于不稳定状态。故可将该边坡滑动前各评价因子的数值作为已知条件反分析其权重。由于已知条件只有一个,所以只能反分析得到该9个评价因子权重的多种组合。根据《地质灾害调查技术要求》中单体地质灾害(隐患)风险评估(半定性半定量打分表),坡高、坡角、降雨以及天然植被因子的权重存在一定的关系,即降雨∶坡高∶坡度∶天然植被=2.0∶0.8∶0.4∶0.2。本方法亦参考上述比值,并将前期降雨量、降雨历时和降雨强度视为降雨因素的三个组成部分。主要反分析的步骤如下:

    (1)根据各评价因子的数值计算其各稳定状态的隶属度。

    (2)以0为权重下限,0.02为步长,1.0为权重上限,对各评价因子权重进行任意组合。同时参考《地质灾害调查技术要求》中的权重关系,上述组合满足以下三个条件:①坡高权重与边坡植被覆盖率权重之比为4∶1;②坡角权重与边坡植被覆盖率权重之比为2∶1;③前期降雨量、降雨历时和降雨强度三个因子的权重之和与边坡植被覆盖率权重之比为10∶1。

    (3)将各因子的隶属度与其权重相乘,得到各评价因子综合隶属度。

    (4)将各评价因子的综合隶属度按其所属的稳定性状态分别求和,得到该边坡在各稳定性状态的隶属度。若不稳定状态的隶属度均大于另外三个稳定性状态,则根据最大隶属度原理可判断为该边坡的稳定性状态为不稳定。也即步骤(2)的权重组合为满足条件,并记录该组合值。若为其他情况,则不记录该组合值。

    (5)继续遍历步骤(2)中的所有组合的符合情况,可得到多个符合条件的组合。

    (6)根据式(2)—(4)计算各评价因子的权重云模型特征参数[24]

    $$ Ex = \frac{1}{n}\sum\limits_{i = 1}^n {{x_i}} $$ (2)
    $$ En = \sqrt {\frac{\pi }{2}} \times \frac{1}{n}\sum\limits_{i = 1}^n {\left| {{x_i} - Ex} \right|} $$ (3)
    $$ He = \sqrt {\frac{1}{{n - 1}}\sum\limits_{i = 1}^n {{{\left( {{x_i} - Ex} \right)}^2} - E{n^2}} } $$ (4)

    式中:xi——满足条件的评价因子取值。

    上述反分析步骤的主要流程如图3所示。

    图  3  反分析法流程图
    Figure  3.  Flow chart of the inversion method

    使用Python 语言进行评价因子权重的反分析及新近失稳边坡稳定性评价云模型算法的编写,并使用Qt Designer工具进行应用程序窗口交互式界面的设计。在DOS环境中使用PyInstaller命令对所有的算法和交互式界面的设计内容进行打包,可生成EXE格式应用程序软件,如图4所示。该应用程序可在电脑上直接双击运行,无须额外安装任何插件,且在数秒内即可得到相应结果。因此,本应用程序可为紧急救援决策提供便捷的评价。

    图  4  新近失稳边坡稳定性评价软件界面
    Figure  4.  The user interface of software for stability evaluation of newly failed soil slope

    福建省永春县东平镇冷水村边坡位于省道S306线三明至仙游郊尾道路K103+400—K103+600段南侧山体,区域上为构造侵蚀低山丘陵地貌。在 “鲇鱼”台风的影响下,该边坡2016年9月28—29日的总降雨量达240 mm。边坡出现明显的裂缝,后缘开始出现明显的下错,左前侧产生次级滑坡,前缘公路挡墙向前倾倒。滑坡总体上呈东西向展布,滑体周界较为清晰,前缘以S306省道开挖断面为界,其余三侧均以陡缓交接处作为滑坡周界。滑坡后缘高程165~175 m,前缘高程125~135 m,前后缘高差约40 m,横向宽99~220 m,纵向长约150 m,面积29000 m2。滑体厚度10~15 m,平均厚度12 m,体积约34.8×104 m2,整体坡度30°~35°。坡面植被覆盖一般,主要为毛竹、灌木。坡顶为民房,砖混结构,浅基础,2~3层。滑体主要由残坡积黏性土组成,平面上呈倒“喇叭口”型,其主要变形迹象可分叙如下:

    (1)滑体后缘房屋已整体沿滑动方向倾斜,最靠近滑体的厨房已部分与建筑主体结构脱离,并形成斜拉裂缝,张开度0.3~1.0 m,角度约40°。电线杆向内倾倒,而坡体后缘约30 m的村道已整体下错2.0~2.5 m。水泥硬化路面已断成多段,下部土体已经被掏空,深度约1 m。

    (2)滑坡圈椅状地貌明显,后缘已整体下错1.5~2.5 m,形成负地形。后缘滑坡壁产状310°∠75°,可见清晰镜面及擦痕,擦痕倾斜角度约15°。坡体负地形地表变形较为紊乱,裂缝切割分块现象较为明显,裂缝呈弧形,延伸长度10~20 m,宽约0.3 m,下错0.3~0.5 m,可见深度约0.5 m,发育密度约1条/m。从微地貌上看,此处形成“槽脊相间”的地貌特征,并可见一定的“反坡台坎”,反向倾角约5°~10°,如图5所示。坡体前部发育一条鼓胀裂缝,延伸长约25 m,宽度0.2~0.3 m,可见深度约0.3 m,走向80°,如图6所示。

    图  5  边坡现场情况之后缘反坡台坎
    Figure  5.  Site photo of reverse slope of the trailing edge
    图  6  边坡现场情况之前缘鼓胀裂缝
    Figure  6.  Site photo of bulging slits of leading edge

    从2016年10月27日—11月10日期间,该边坡前缘土体向前推移了约0.5 m,如图7图8所示。

    图  7  2006年10月27日边坡前缘推移情况
    Figure  7.  Slope anteslope displacement of landslide body on October 27, 2006
    图  8  2006年11 月10日边坡前缘推移情况
    Figure  8.  Slope anteslope displacement of landslide body on November 10, 2006

    根据工程概况,该边坡坡高取40 m。因该坡度30°~35°,故坡角取32.5°。因该边坡主要由残坡积黏性土组成,通过查阅当地类似的地层资料可知,该类土层的黏聚力约为25 kPa,饱和容重约为18.0 kN/m3,内摩擦角约为24°。通过现场目测,该边坡的边坡植被覆盖率约为0.8。通过中国气象数据网可查询永春台站2016年9月14—28日的每日降雨量分别为7 mm、92 mm、15.7 mm、41.8 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、0 mm、3.4 mm、208.7 mm。根据公式1可得其9月29日的前期降雨量为177.2 mm。又查得2016年9月29日的降雨量为33.1 mm。因当日的降雨时段主要集中在9月28日的20时至次日的8时,故其降雨历时视为12小时,则其降雨强度为66.2 mm/d。将上述数值输入本应用程序并点击应用程序中的“权重反分析”按键,可得到各评价因子的权重云模型特征参数,如图9表2所示。

    图  9  各评价因子权重反分析结果
    Figure  9.  Inverse Analysis Results of weighting evaluation factors
    表  2  各评价因子的权重云模型特征参数
    Table  2.  Characteristic parameters of weight cloud model for each evaluation factors
    评价因子期望评价因子期望
    H/m0.1600.010P/mm0.1340.027
    β/(°)0.0800.000T/h0.1340.046
    c/kPa0.1030.027I/(mm·d−10.1310.046
    φ/(°)0.1030.027η0.0400.000
    γsat/(kN·m-30.1150.027
    下载: 导出CSV
    | 显示表格

    表2可以看出,坡高权重的期望最大,为0.16;边坡植被覆盖率权重的期望最小,为0.04。若将前期降雨量、降雨历时和降雨强度三个因子权重的期望合计,则为0.4,说明降雨情况对边坡的稳定性影响很大。根据表2中的特征参数可生成各评价因子的权重云模型,截取坡高因子的权重云模型如图10所示。

    图  10  坡高权重的云模型
    Figure  10.  Cloud model of weighting for slope height

    图10可以看出,当坡高的权重为0.16时,其隶属度最大,接近于1。当权重的取值由中间向两边逐渐增大或减小,该权重的隶属度均随之降低。当权重取值为0.13或0.19时,其隶属度接近于0。故从云模型上可以直观地看出,坡高的权重取值的主要范围为[0.13,0.19],且不同的取值所对应的隶属度亦不同。其他评价因子的权重云模型亦相似。

    根据工程概况,该边坡后缘下错约2 m,故坡高取38 m。进而可推算该边坡的坡角约32.2°。根据唐宏阳[25]、任三绍等[26]人的研究,滑带土的黏聚力为滑体土的25%~35%,滑带土的内摩擦角为滑体土的60%~70%。故该滑带土的黏聚力取7.5 kPa,内摩擦角取15.6°。通过中国气象数据网可知2016年11月4—7日期间有较大的降雨,使用公式(1)可得该边坡各日的前期降雨量分别为10.5mm、8.4 mm、30.4 mm、74.3 mm、76.1 mm以及71.4 mm。故2016年11月3—8日的降雨情况如表3所示。该边坡的饱和容重和边坡植被覆盖率因滑坡前后变化不大,其取值可与原坡体相同。

    表  3  2016年11月3—8日的降雨情况
    Table  3.  Rainfall distribution from November 3 to 8, 2016
    日期降雨量/mm降雨历时/h降雨强度/(mm·d−1前期降雨量/mm
    11月3日00010.5
    11月4日29.61259.28.4
    11月5日62.52462.530.4
    11月6日20.82420.874.3
    11月7日13.21226.476.1
    11月8日00071.4
    下载: 导出CSV
    | 显示表格

    表3的数据分别输入所开发的应用程序并点击程序中的“稳定性评价”按键,可得评价结果。选取2016年11月5日的运行结果如图11所示。2016年11月3—8日该边坡的稳定性评价结果如表4所示。

    图  11  2016年11月5日边坡的稳定性评价结果
    Figure  11.  Stability evaluation results of landslide body on November 5, 2016
    表  4  2016年11月3—8日的边坡稳定性评价结果
    Table  4.  Stability evaluation results of landslide body from November 3 to 8, 2016
    日期不稳定欠稳定基本稳定稳定评价结果
    隶属度区间平均
    隶属度
    隶属度区间平均
    隶属度
    隶属度区间平均
    隶属度
    隶属度区间平均
    隶属度
    11月3日[0.036,0.112]0.074[0.113,0.124]0.119[0.043,0.103]0.073[0.168,0.661]0.415稳定
    11月4日[0.049,0208]0.129[0.132,0.247]0.190[0.049,0.144]0.097[0.126,0.401]0.264稳定
    11月5日[0.083,0.392]0.238[0.132,0.261]0.197[0.044,0.087]0.066[0.099,0.26]0.180不稳定
    11月6日[0.093,0.427]0.260[0.11,0.135]0.123[0.059,0.19]0.125[0.092,0.247]0.170不稳定
    11月7日[0.068,0.288]0.178[0.13,0.248]0.189[0.056,0.2]0.128[0.099,0.265]0.182欠稳定
    11月8日[0.062,0.263]0.163[0.109,0.127]0.118[0.035,0.049]0.042[0.149,0.562]0.356稳定
    下载: 导出CSV
    | 显示表格

    表4中的11月3日稳定性状态为例,该边坡处于不稳定状态的隶属度上限为0.112,下限为0.036,平均值为0.074。同理其欠稳定、基本稳定以及稳定状态的隶属度平均值分别为0.119,0.073,0.415。可以看出该边坡处于稳定状态的隶属度平均值最大,故可判断出该边坡在11月3日处于稳定的可能性最大。其主要原因是11月3日无降雨且其前期降雨量亦很小。11月4日虽然已开始降雨,但因前期降雨较小的缘故,同理可判断该边坡仍处于稳定状态的可能性最大,但该隶属度平均值较11月3日已减小,同时其不稳定和欠稳定的隶属度平均值较11月3日有所增加。11月5日继续降雨且降雨历时与降雨强度增大,同时因11月4日的降雨而引起前期降雨量的增大,判断该边坡的不稳定的可能性最大,欠稳定的可能性次之。上述工程概况中提到的从2016年10月27日至11月10日该边坡前缘土体向前推移了约0.5 m,可推测是该日开始滑动的。11月6日继续降雨,但降雨强度较11月5日降低,前期降雨量仍增加,判断该边坡不稳定性可能性最大,该边坡继续下滑。虽然11月7日仍有降雨,但降雨强度和降雨历时均较11月6日有所下降,前期降雨量较之略有增加,判断该边坡欠稳定的可能性最大,也即该边坡的下滑可能性逐渐降低。11月8日无降雨,前期降雨量较11月7日也有所降低,故判断该边坡稳定的可能性最大,也即该边坡逐渐趋于稳定,停止下滑。

    (1)新近失稳边坡稳定性评价云模型方法可较为准确地对边坡的稳定性进行评价,所选用的评价因子对精度要求较低且易获取性较强,也较容易满足紧急情况下对边坡稳定性进行评价的要求。采用的权重反分析方法利用了边坡发生首次滑动的已知条件,又通过云模型的方法对权重的多种组合进行特征参数计算,得到的权重云模型更为客观,也较为合理。开发的应用程序可操作性强,能够较为便捷地进行评价,可为紧急救援决策的制定提供帮助。

    (2)使用开发的应用程序对福建省永春县东平镇冷水村的一新近失稳边坡2016年11月3—8日的稳定性进行评价后认为,11月5—6日该新近失稳边坡的不稳定可能性最大,7日其欠稳定的可能性最大,其他时间段稳定的可能性最大。该分析结果与现场情况基本吻合,验证了本评价方法的便捷性和准确性。

    (3)边坡发生滑动后,形成的新近失稳边坡本身及后缘会有裂缝产生,这也是新近失稳边坡与常规边坡的不同之处。鉴于裂缝的长度、宽度、深度以及位置等对新近失稳边坡的稳定性影响程度不一,较难量化评价,故本评价方法暂未将其列为评价因子。如何合理地考虑裂缝对该类边坡稳定性的影响,也将是下一步的研究方向。

  • 图  1   白音华一号露天矿南帮典型地质剖面图

    Figure  1.   Typical cross-sectional geological profile of the southern slope of Baiyinhua No. 1 open-pit mine

    图  2   基底换填处理示意图

    Figure  2.   Schematic diagram of base replacement treatment

    图  3   内排土场软基底局部换填参数优化流程图

    Figure  3.   Flowchart of optimization process for local replacement parameters of soft base in the waste dump

    图  4   滑体内条块受力分析

    Figure  4.   Force analysis diagram of internal blocks in the sliding surface

    图  5   排弃物-砂岩接触面抗剪强度拟合曲线

    Figure  5.   Shear strength fitting curve of waste-sandstone interface

    图  6   排弃物-弱层接触面抗剪强度拟合曲线

    Figure  6.   Shear strength fitting curve of waste-weak layer interface

    图  7   边坡稳定系数计算结果

    Figure  7.   Calculation results of slope stability coefficients

    图  8   换填率与稳定系数的关系曲线

    Figure  8.   Relationship between replacement rate and stability coefficient

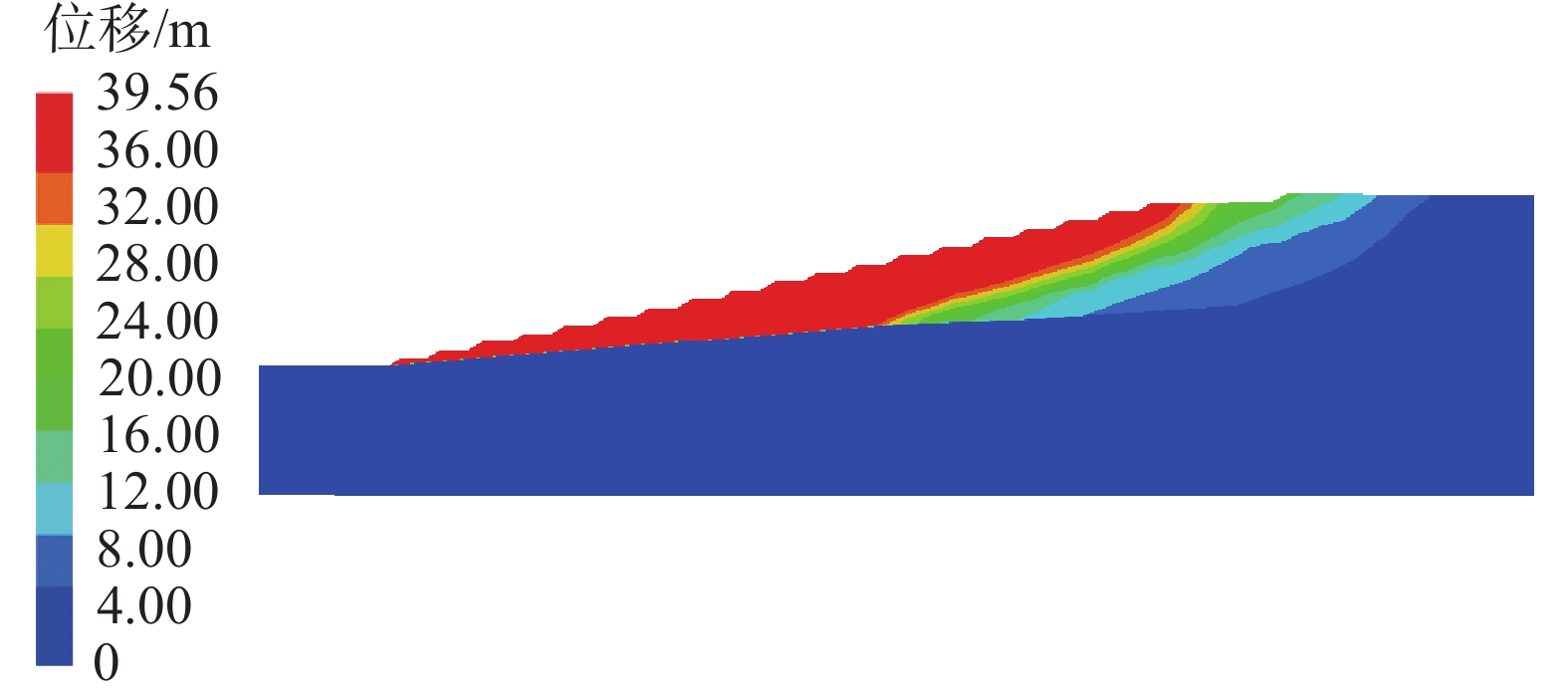

    图  9   K = 0 时二维位移云图

    Figure  9.   Two-dimensional displacement contour map at K = 0

    图  10   K = 20%时二维位移云图

    Figure  10.   Two-dimensional displacement contour map at K = 20%

    图  11   K = 100%时二维位移云图

    Figure  11.   Two-dimensional displacement contour map at K = 100%

    表  1   岩土体物理力学指标

    Table  1   Physical and mechanical properties of soil strata

    岩体名称内摩擦角/(°)黏聚力/kPa容重/ (kN·m−3
    排弃物17.4925.3817.80
    第四系砂土23.980.0017.50
    新近系古近系黏土24.0085.0019.30
    26.3258.0011.90
    砂岩17.765020.4
    泥岩21.8526.0020.10
    下载: 导出CSV

    表  2   岩样天然含水率测定成果

    Table  2   Measurement results of natural moisture content of rock samples

    岩石名称烘干前
    质量/g
    烘干后
    质量/g
    含水率/%
    排弃物40.3238.694.20
    泥岩33.7430.739.79
    弱层28.3123.1622.24
    下载: 导出CSV

    表  3   烘干岩样各粒径级配比

    Table  3   Particle Size Distribution of dried rock samples

    岩性各粒径占总质量百分比/%
    >2 mm1~2 mm0.5~1 mm0.25~0.5 mm0.075~0.25 mm<0.075mm
    排弃物4.71114.31733.26813.84222.51511.347
    碳质泥岩11.03727.41326.34611.92716.3186.959
    泥岩21.34414.62526.38310.96818.1828.498
    下载: 导出CSV

    表  4   不同换填率条件下接触面等效抗剪力学指标

    Table  4   Equivalent shear mechanical parameters of contact surface under different replacement rates

    基底换填率/%黏聚力/kPa内摩擦角/(°)
    07.5009.720
    109.32810.528
    2011.15611.332
    3012.98412.131
    4014.81212.926
    5016.64013.716
    6018.46814.500
    7020.29615.279
    8022.12416.052
    9023.95216.819
    10025.78017.580
    下载: 导出CSV
  • [1] 李广贺. 内排土场支挡煤柱力学效应及其应用研究[D]. 阜新: 辽宁工程技术大学, 2021

    LI Guanghe. Study on mechanical effect and application of supporting coal pillar in internal dump[D]. Fuxin: Liaoning Technical University, 2021. (in Chinese with English abstract)

    [2] 张萌,刘宏磊,乔文光,等. 排土场稳定性影响因素显著性研究[J]. 中国安全科学学报,2021,31(2):69 − 75. [ZHANG Meng,LIU Honglei,QIAO Wenguang,et al. Significant research on influencing factors of dump stability[J]. China Safety Science Journal,2021,31(2):69 − 75. (in Chinese with English abstract)

    ZHANG Meng, LIU Honglei, QIAO Wenguang, et al. Significant research on influencing factors of dump stability[J]. China Safety Science Journal, 2021, 31(2): 69-75. (in Chinese with English abstract)

    [3]

    POULSEN B,KHANAL M,RAO A M,et al. Mine overburden dump failure:A case study[J]. Geotechnical and Geological Engineering,2014,32(2):297 − 309. DOI: 10.1007/s10706-013-9714-7

    [4]

    KAINTHOLA A,VERMA D,GUPTE S S,et al. A coal mine dump stability analysis:A case study[J]. Geomaterials,2011,1(1):1 − 13. DOI: 10.4236/gm.2011.11001

    [5] 王家臣,陈冲. 软弱基底排土场边坡稳定性三维反演分析[J]. 中国矿业大学学报,2017,46(3):474 − 479. [WANG Jiachen,CHEN Chong. Three dimensional back analysis for stability of slope dumped on weak basement[J]. Journal of China University of Mining & Technology,2017,46(3):474 − 479. (in Chinese with English abstract)

    WANG Jiachen, CHEN Chong. Three dimensional back analysis for stability of slope dumped on weak basement[J]. Journal of China University of Mining & Technology, 2017, 46(3): 474-479. (in Chinese with English abstract)

    [6] 王家臣,李阳春,徐文彬,等. 软-陡基底排土场边坡破坏模式与机理[J]. 矿业科学学报,2021,6(2):139 − 147. [WANG Jiachen,LI Yangchun,XU Wenbin,et al. Failure mode and mechanism of mine waste dump with a soft and steep layer base[J]. Journal of Mining Science and Technology,2021,6(2):139 − 147. (in Chinese with English abstract)

    WANG Jiachen, LI Yangchun, XU Wenbin, et al. Failure mode and mechanism of mine waste dump with a soft and steep layer base[J]. Journal of Mining Science and Technology, 2021, 6(2)139-147(in Chinese with English abstract)

    [7] 陈冲,张军. 倾斜基底排土场边坡变形破坏底面摩擦模型实验研究[J]. 金属矿山,2016(10):150 − 154. [CHEN Chong,ZHANG Jun. Experiment on deformation and failure features of waste-dump slope based on inclined and weak layer by the floor friction model[J]. Metal Mine,2016(10):150 − 154. (in Chinese with English abstract)

    CHEN Chong, ZHANG Jun. Experiment on deformation and failure features of waste-dump slope based on inclined and weak layer by the floor friction model[J]. Metal Mine, 2016(10): 150-154. (in Chinese with English abstract)

    [8] 赵红泽,邵志奔,杜海瑞,等. 露天矿背斜区内排土场边坡基底处理方式优选研究[J]. 煤炭科学技术,2021,49(2):77 − 84. [ZHAO Hongze,SHAO Zhiben,DU Hairui,et al. Study on optimization of treatment methods for inclined basement of inner dump slope in anticline area of open-pit mine[J]. Coal Science and Technology,2021,49(2):77 − 84. (in Chinese with English abstract)

    ZHAO Hongze, SHAO Zhiben, DU Hairui, et al. Study on optimization of treatment methods for inclined basement of inner dump slope in anticline area of open-pit mine[J]. Coal Science and Technology, 2021, 49(2)77-84(in Chinese with English abstract)

    [9]

    NI Fulai,WEN Xin,ZHANG Xiaobin,et al. Experimental study on vacuum dynamic consolidation treatment of soft soil foundation[J]. IOP Conference Series:Materials Science and Engineering,2017,269:012009. DOI: 10.1088/1757-899X/269/1/012009

    [10] 闫澍旺,陈静,孙立强,等. 抛石挤淤深度的计算方法和模型试验[J]. 岩土力学,2015,36(增刊 1):43 − 48. [YAN Shuwang,CHEN Jing,SUN Liqiang,et al. Calculation method and model test on penetration depth of squeezing soft clay (with stone) method[J]. Rock and Soil Mechanics,2015,36(Sup 1):43 − 48. (in Chinese with English abstract)

    YAN Shuwang, CHEN Jing, SUN Liqiang, et al. Calculation method and model test on penetration depth of squeezing soft clay(with stone) method[J]. Rock and Soil Mechanics, 2015, 36(S1): 43-48. (in Chinese with English abstract)

    [11]

    YEE Y W,YOHANNES M M. Interactive geotechnical design in Karst and ex-mining ground in Malaysia[J]. Geotechnical Research,2018,5(3):182 − 196. DOI: 10.1680/jgere.18.00006

    [12] 徐奴文,唐春安,唐世斌,等. 考虑弱层置换的岩石边坡稳定性分析[J]. 岩土力学,2011,32(增刊 1):495 − 500. [XU Nuwen,TANG Chun'an,TANG Shibin,et al. Stability analysis of rock slope considering weak-layers replacement[J]. Rock and Soil Mechanics,2011,32(Sup 1):495 − 500. (in Chinese with English abstract)

    XU Nuwen, TANG Chun'an, TANG Shibin, et al. Stability analysis of rock slope considering weak-layers replacement[J]. Rock and Soil Mechanics, 2011, 32(S1): 495-500. (in Chinese with English abstract)

    [13] 赵丹旗,付昱凯,侯晓坤,等. 不同应力路径下饱和重塑黄土的力学特性[J]. 水文地质工程地质,2022,49(6):74 − 80. [ZHAO Danqi,FU Yukai,HOU Xiaokun,et al. Mechanical properties of saturated remolded loess under different stress paths[J]. Hydrogeology & Engineering Geology,2022,49(6):74 − 80. (in Chinese with English abstract) DOI: 10.16030/j.cnki.issn.1000-3665.202201020

    ZHAO Danqi, FU Yukai, HOU Xiaokun, et al. Mechanical properties of saturated remolded loess under different stress paths[J]. Hydrogeology & Engineering Geology, 2022, 49(6): 74-80. (in Chinese with English abstract) DOI: 10.16030/j.cnki.issn.1000-3665.202201020

    [14] 周旭宽. 非饱和土与结构接触面的力学特性研究[D]. 北京: 北京交通大学, 2021

    ZHOU Xukuan. Study on mechanical properties of interface between unsaturated soil and structure[D]. Beijing: Beijing Jiaotong University, 2021. (in Chinese with English abstract)
