Deformation characteristics and engineering effect evaluation of a sandstone bedding excavation high slope treatment project during construction
-
摘要: 为了研究砂岩顺层挖方高边坡支护工程施工期间及施工后的边坡变形规律和治理工程效果，文章依托北京某边坡支护项目，对边坡在施工过程中的锚索轴力及边坡位移进行监测分析，结果表明：锚索轴力变化主要分为加速损失阶段、波动阶段以及持续稳定趋变阶段；锚索轴力变化可以很好地反映坡体内力的变化情况；坡顶水平位移和竖向沉降的变化，可以反映边坡深层位移的变化规律和边坡的稳定性；框架预应力锚索抗滑桩组合支护体系应用于砂岩顺层挖方高边坡的支护时，具有较好的支护效果。采用有限元分析软件，模拟该砂岩顺层挖方高边坡的开挖支护过程发现：随着边坡的开挖，坡体位移沿着软弱滑动面向坡角发展，边坡稳定性降低。将监测结果与模拟结果对比分析，发现二者的变化趋势基本一致，证明了该边坡的支护体系能有效地控制边坡的变形。研究成果能为以后类似边坡的设计施工提供参考。Abstract: In order to study the slope deformation law during and after the construction of the sandstone bed-cut high slope support project and the effect of the treatment project, this paper relies on a slope support project in Beijing to analyze the axial force of the anchor cable and the slope during the construction process. The slope displacement is monitored and analyzed, and the results show that the change of the axial force of the anchor cable is mainly divided into the acceleration loss stage, the fluctuation stage and the continuous stable trend stage; the change of the axial force of the anchor cable can well reflect the change of the internal force of the slope; the change of horizontal displacement and vertical settlement can reflect the change law of the deep displacement of the slope and the stability of the slope, has a better support effect. The finite element analysis software was used to simulate the excavation and support process of the sandstone-layered high slope. It was found that with the excavation of the slope, the displacement of the slope developed along the slope angle of the weak sliding surface, and the stability of the slope decreased. The monitoring results and the simulation results are compared and analyzed, and it is found that the change trends of the two are basically the same, which proves that the slope support system can effectively control the deformation of the slope. The research results can provide reference for the design and construction of similar slopes in the future.
-
0. 引言
地震震动会导致地表裂缝、土壤疏松，在降水、人类活动等因素影响下，震后极易发生滑坡。通常情况下，震后滑坡数量显著增多的现象要延续相当长的一段时间，直到随着地震灾区生态和地质环境的逐渐恢复，才会显著降低并恢复到震前水平[1 − 2]。因此，对地震后滑坡的长时序时空分异特征进行分析，对于震后长期恢复、土地规划以及地震灾害防治可以起到一定的指示作用。
众多学者对地震触发的同震滑坡进行了研究，如汶川地震[3]、鲁甸地震[4 − 6]、2015年尼泊尔地震[7]、九寨沟地震[8 − 9]、泸定地震[10 − 12]等，研究多关注同震滑坡数据清单建立、同震滑坡空间分布、易发性预测、影响因子敏感性研究等。虽然同震滑坡相关研究取得了一定的进展，但不能全方位地描述震后滑坡的整体变化情况。受地震触发的滑坡会表现出不同的特征[13]，如滑坡数量、强度、分布特征变化等，地震引起的岩体松动、地表破裂、植被破坏等都影响着滑坡的时空分布规律[14]，因此，在关注同震滑坡灾害的同时更应该关注地震后滑坡的长期分异规律[15]。目前，震后滑坡的时空分异规律相关研究还不丰富，仍处于案例累计阶段且主要以强震滑坡案例为主，如1999年台湾集集地震[16]，2005年克什米尔地震[17]，2008年汶川地震[18]等。同时，由于历史强震典型案例的局限性以及滑坡数据清单的缺乏，导致地震后滑坡的长时序时空分异规律研究还未形成完整体系，因此，为了更深入地了解地震后滑坡随时间、空间的长期分异规律，探究地震及震后滑坡的时空分异特征，还需要积累更多的地震案例和研究经验。综上所述，加强震后滑坡的时空分异特征研究对进一步了解震后滑坡活动效应和稳定性具有重要意义。
2014年8月3日，中国云南省鲁甸县发生Ms6.5级地震，地震以27.1°N,103.3°E为震源中心，造成617人死亡，112人失踪，
3143 人受伤，22.97万人紧急转移安置，同时，地震至少触发了1024 处面积大于100 m2的滑坡。震级虽为6.5级，但其触发的大量滑坡造成的损伤甚至超过了很多大于7.0级的地震[19]。基于此，本文以鲁甸Ms6.5级地震为研究对象，以多时相高分遥感影像为数据源，首先构建长时序列的震后滑坡数据清单，在此基础上，从滑坡数量及规模对滑坡时空分布特征角度进行探索；再以2014年8月3日鲁甸Ms6.5级地震触发的同震滑坡为比较基线，以扩大滑坡、新增滑坡和恢复区域为研究指标进行震后滑坡时空面积变化的分析；最后，对震后8 a时间内震后滑坡的活动演化进行分析[20 − 21]。1. 研究区与数据
1.1 研究区
2014年8月3日的鲁甸Ms6.5级地震是近年来云南省危害较高的一次地震，不仅造成极大的人员伤亡，而且触发了大量的滑坡。鲁甸地震发生于包谷垴—小河断裂带（BXF）以及西鱼河—昭通断裂带（XZF），地震灾区最高烈度为Ⅸ度，涉及Ⅸ级、Ⅷ级、Ⅶ级、Ⅵ级共4个等级，等震线长轴总体呈北北西走向。根据地震烈度及以往研究成果，以鲁甸地震后长时序列滑坡为研究对象，选取共314 km2作为本次研究区范围（图1）。研究区涉及鲁甸县及巧家县的部分区域，包括玄武岩、白云岩、石灰岩等不同类型的岩石类型，海拔范围852～
2812 m，震中位置海拔为2087 m，同时内有牛栏江、龙泉河、沙坝河3条河流，河谷地形突出，沿河流区域海拔较低。1.2 数据来源与数据处理
研究数据主要包括遥感影像数据、滑坡数据以及降水数据3类。
（1）遥感影像数据：震前1期和震后14期的遥感影像如表1所示。影像均通过正射校正、图像配准、图像融合、地理配准等数据处理，将所有影像统一重采样为2 m。
表 1 影像数据信息Table 1. Image data information日期 2014年
4月13日2014年
10月26日2015年
10月29日2016年
7月11日2017年
5月13日2018年
8月24日2019年
8月18日2020年
8月27日2021年
8月2日2022年
7月16日数据
来源资源3号
（ZY3）高分1号
（GF1）高分1号
（GF1）高分2号
（GF2）资源3号
（ZY3）高分1号
（GF1）高分2号
（GF2）高分1号
（GF1）高分2号
（GF2）高分1号B卫星
（GF1B）数量/景 1 1 1 2 1 1 1 1 4 2 分辨率/m 2.1 2 2 0.8 2.1 2 0.8 2 0.8 2 （2）震前滑坡清单。由于2014年8月3日鲁甸Ms6.5级地震震前影像缺乏，选择较为接近的2014年4月13日ZY3影像进行震前滑坡清单的建立。此时植被稀少，地物相似度极高，滑坡数量较少并且震前滑坡与裸地等较为相似，为有效排除震前滑坡，进行人工解译得到震前滑坡清单。
（3）同震滑坡清单。文章使用许冲团队建立的滑坡清单，下载于USGS官网（https://www.sciencebase.gov/catalog/item/594428d4e4b062508e32319f），选择的研究区边界范围内，鲁甸Ms6.5级地震共造成
1014 个滑坡，面积达5.16 km2。2. 研究方法
为探究鲁甸Ms6.5级地震震后滑坡的时空分异特征，首先基于ENVI深度学习模块构建多时期震后滑坡数据清单，在此基础上从地震后滑坡数量规模、同震滑坡面积变化类型、不同阶段滑坡活动期3个方面对震后滑坡时空分布特征、时空面积变化、活动期演化进行分析，具体技术路线如图2所示。
2.1 多时期震后滑坡数据清单构建
对不同时期高分辨率遥感影像进行滑坡识别，构建鲁甸Ms6.5级地震震后多时期滑坡数据清单。如图3所示，构建过程分为5个部分。（1）滑坡样本构建。选择GF1、ZY3、GF2影像中2014年10月26日、2017年5月13日、2019年8月18日3景影像共绘制了586个滑坡样本进行训练和验证。（2）震后滑坡粗提取。基于ENVI深度学习模块，以“模型训练-执行分类-分类后处理”为流程，进行震后滑坡粗提取。（3）滑坡精识别。利用地形坡度特征排除少部分低坡度区域的影响；基于几何特征中的长宽比和密度，排除道路、河流等长条形地物对滑坡识别结果的干扰；通过纹理对比度，排除建筑及人工地物对滑坡解译结果的影响；最后对精识别结果与震前滑坡进行差值得到最终的震后滑坡。（4）精度验证。对震后滑坡进行识别并进行精度验证与评估。（5）多时期震后滑坡数据清单。将整个滑坡识别流程应用于整个长时间序列，构建多时期震后滑坡数据清单。
2.2 震后滑坡时空面积变化分析
为了分析鲁甸Ms6.5级地震触发滑坡后续的变化情况，以2014年8月3日地震触发的同震滑坡为基线，与后续年份做比较，根据滑坡的变化情况分为同震滑坡、扩大滑坡 、新增滑坡和恢复区4种不同类型。同震滑坡为2014年8月地震触发的滑坡；扩大滑坡是指原本存在同震滑坡且在现有同震滑坡面积基础上继续增大的区域；新增滑坡是指本来某区域内没有滑坡但后来出现了滑坡；恢复区即原来存在的同震滑坡区域表现为已恢复状态。为了对震后滑坡面积变化程度进行量化，理清同震滑坡后续时间的持续变化情况，将2014年8月的滑坡活动率设定为100%，作为研究滑坡活动变化的基线，通过滑坡活动率进行更有力的定量评价，计算方式如式（1）所示。
$$ P = \frac{{S _{\mathrm{a}}}}{{S _{\text{c}}}} \times 100\% $$ (1) 式中：P——活动滑坡活动率/%，表示同震滑坡的活动强 度，将扩大滑坡和新增滑坡定义为活动滑坡；
Sa——滑坡活动面积/km2；
Sc——同震滑坡面积/km2。
2.3 震后滑坡活动期演化分析
地震后较长时间内，滑坡存在不同程度的复发新增阶段，有着较长时间的活动期，而地震后滑坡活动程度对评估震后滑坡时空演化评估至关重要。为了定量分析地震震后滑坡的活动过程，以地震触发滑坡变化类型即扩大滑坡、新增滑坡以及滑坡活动率为活动期的分类标准，若起始年份满足表2所示滑坡活动期分类标准中的规则，则以起始年份为分割节点，将包含起始年份及其范围内的所有年份归为3个活动期中的一个，将震后滑坡的整个活动过程分为3个时期，以此对滑坡活动过程进行分析。具体的分类标准如表2所示。
表 2 滑坡活动期分类标准Table 2. Classification standard of landslide activity period滑坡活动期 滑坡活动率/% 扩大滑坡面积/km2 新增滑坡面积/km2 震后滑坡强活动期 P>50 >1.5 >1 震后滑坡中等活动期 10<P≤50 >0.2且≤1.5 >0.2且≤1 震后滑坡弱活动期 P≤10 ≤0.2 ≤0.2 3. 计算结果与分析
3.1 滑坡识别结果精度验证
完成模型训练及试验后，对滑坡识别结果进行精度评估。考虑到研究区域滑坡数量和分布，选择地物相对复杂的4个子区域（区域1—4）对滑坡识别结果进行精度验证（图4）。精确率、召回率、F1、错分率（commission error，CE）、漏分率（omission error，OE）是滑坡提取中常用的精确度量标准，由于研究中的滑坡提取是一个二值分类问题，即对于每个像素，只有2种情况：滑坡或背景，因此，如图4（a）（b），验证基于4种提取结果，即TP（真阳性，表示被正确识别的滑坡，即预测为滑坡且识别为滑坡）、FP（假阳性，表示预测滑坡但实际为背景）、TN（真阴性，即预测为背景且识别为背景）和FN（假阴性，即预测为背景但识别为滑坡）进行5个指标计算完成精度验证，具体计算方程式如式（2）—（6）。
精确率（Precision）评估的是作为滑坡被提取的区域有多少是真正的滑坡：
$$Precision=\frac{TP}{TP+FP} $$ (2) 式中：TP——真阳性滑坡面积/km2；
FP——假阳性滑坡面积/km2。
召回率（Recall）用于计算正确提取了多少滑坡：
$$Recall=\frac{TP}{TP+FN}$$ (3) 式中：FN——假阴性滑坡面积/km2。
F1则以更平衡的方式评估模型分类精度，其范围为[0, 1]，越接近1，则代表效果越好：
$$F1=2\times \frac{Precision \times Recall}{Precision+Recall}$$ (4) 式中：Precision——精确率，评估的是作为滑坡被提取 的区域有多少是真正的滑坡；
Recall——召回率，用于计算正确提取了多少滑坡。
错分率（CE）是指实际为背景，但被分为了滑坡：
$$CE=\frac{FP}{TP+FP}$$ (5) 漏分率（OE）则是指实际为滑坡，但被分为背景的区域：
$$OE=\frac{FN}{TP+FN}$$ (6) 表3为子区域精度验证结果，滑坡识别精确率为85%以上，召回率74%以上， F1在80%以上，错分率（CE）在15%以下，而漏分率（OE）在25%以下，漏分现象主要发生于边界处，即有部分滑坡边界被分为了背景，但总体而言，滑坡识别流程可以识别出滑坡的主体和主要区域，具有较高的可靠性，可以应用于研究区域和整个研究时期（2014年10月—2022年7月）。
表 3 精度验证结果Table 3. Accuracy verification results区域 影像类型 Precision Recall CE OE F1 验证区域1 GF2 0.8614 0.8281 0.1386 0.1719 0.8444 验证区域2 ZY3 0.8573 0.8439 0.1427 0.1561 0.8506 验证区域3 ZY3 0.8650 0.7499 0.1350 0.2490 0.8034 验证区域4 GF2 0.8634 0.7561 0.1366 0.2439 0.8062 3.2 震后滑坡时空分布特征分析
根据2.1节滑坡识别流程得到震后多时期滑坡清单，将其进行可视化得到如图5（a）—（k）所示的分布图。总体上，2014年8月至2022年7月期间，地震后触发滑坡主要沿牛栏江、沙坝河以及龙泉河河谷两侧分布。距震中距离越近，越易触发滑坡，然而，此次距震中距离
2000 m的范围内，滑坡分布较少，主要分布在大于2000 m范围的区域内，原因是此次震中区域在龙头山一个平坦的盆地。同震及震后滑坡主要分布于地震烈度为Ⅸ级的区域内，地震烈度Ⅷ级范围同样分布着一个滑坡严重区域，位于震源中心西侧。如图5和表4，根据滑坡面积大小，以0.01 km2、0.02 km2为分隔点，将滑坡分为小、中、大滑坡3种规模。震后主要以面积小于0.01 km2的小型滑坡为主，其次为面积介于0.01 km2和0.02 km2的中型滑坡，数量相对较少的为大于0.02 km2的大型滑坡。2014年4月，地震前，小型滑坡和中型滑坡数量为36个和25个，无大型滑坡，小中型滑坡主要沿牛栏江分布，见图5（a）；2014年8月地震初发后，小中大型滑坡数量骤增，大型滑坡数量达42个，主要沿沙坝河和牛栏江分布，见图5（b）；2014年10月，震后2个月时间后，小型滑坡数量减少明显，中型滑坡数量变化较小，大型滑坡数量增多，见图5（c）；震后8a时间，小中大型滑坡总体呈现逐期减少的趋势，截至2022年7月，小中大型滑坡数量为42，8，9，与震前相比，中型滑坡减少明显，而大型滑坡由0变为9，位于Ⅸ级地震烈度范围内，主要位于沿沙坝河分布的光明村滑坡群和沿牛栏江分布的红石岩滑坡，见图5（d）—（k）。
表 4 地震震后滑坡规模分布情况统计Table 4. Statistical distribution of landslide scale after earthquake2014年4月 2014年8月 2014年10月 2015年10月 2016年7月 2017年5月 2018年8月 2019年8月 2020年8月 2021年8月 2022年7月 小型滑坡/个 36 908 408 300 367 307 179 107 153 85 42 中型滑坡/个 25 64 56 37 54 37 27 25 24 9 8 大型滑坡/个 0 42 49 37 45 42 16 15 11 13 9 根据多时期震后滑坡数据清单得到的数量和面积，绘制如图6所示的分布情况统计图。鲁甸Ms6.5级地震震前滑坡数量较少，面积小于1 km2；2014年8月地震发生后，触发滑坡
1014 个，总面积5.16 km2，滑坡数量和面积急剧增加；震后2个多月时间内，滑坡数量急剧减少，但面积呈现略微增加趋势；震后8 a时间内，滑坡数量及面积总体呈下降趋势，但年份间存在波动，2016年7月、2020年8月较上一时期而言滑坡数量和面积略微上升。在地震后的2个月时间内，滑坡数量急剧减少，而滑坡总面积呈现略微增加趋势。原因是地震初期同震滑坡面积破碎，而在2个多月之后，由于人类紧急救援、降水等原因[22]，破碎的小滑坡合并为成片的大面积滑坡，滑坡数量减少，面积则增加。在震后8a时间，滑坡数量和面积整体呈下降趋势。但2016年7月较2015年10月滑坡数量和面积均略微上升。根据鲁甸气象站降水数据可知（表5），2016年年降水总量超过
1100 mm，远超过其他年份降水总量，而地震后较长一段时间内，土壤等受到长期影响，降水极有可能引发更多的滑坡。文中所使用影像由2016年7月11日和7月25日构成，统计2016年7月25日前日降水数据，发现日降水大于25 mm超过9次，而根据降水分级显示，日降水总量大于25 mm则为大雨，由此可见，大雨事件可能导致了滑坡的扩大和发生[23]。2020年8月滑坡数量和面积较2019年8月有所上升，这与2020年5月18日21时47分，在云南省昭通市巧家县发生5.0级地震具有一定相关性，此次地震震源深度8 km，可能引发周边区域发生滑坡[24]。表 5 2014—2022年鲁甸地区降水统计Table 5. Statistics of precipitation in Ludian area from 2014 to 2022年份 2014 2015 2016 2017 2018 2019 2020 2021 2022 年降水量/mm 941.0 976.4 1107.1 955.4 879.7 721.9 794.5 742.2 861.4 3.3 震后滑坡时空面积变化
2014年8月，研究区内鲁甸Ms6.5级地震共触发同震滑坡
1014 个，总面积5.1577 km2。以2014年8月3日鲁甸Ms6.5级地震触发的同震滑坡为比较基线，与2014年10月滑坡进行相交擦除等操作，得到如图7所示的滑坡时空面积变化分析图。2014年10月，滑坡集中在J1—J3区域，在原有的同震滑坡基础上进一步恢复的同时出现扩张滑坡，同时区域内也出现新增的滑坡。表6总结了地震后不同时期同震滑坡恢复、扩张和新增的滑坡面积以及活动率。表 6 滑坡活动面积变化及活动率统计Table 6. Landslide activity area change and activity rate statistics年月 恢复区域
/km2扩大面积
/km2新增面积
/km2活动面积
/km2活动率
/%2014年10月 2.81 2.08 0.80 2.88 55.78 2015年10月 3.23 1.27 0.77 2.03 39.44 2016年7月 3.41 1.52 1.10 2.63 50.98 2017年5月 3.21 1.07 0.90 1.97 38.28 2018年8月 4.20 0.73 0.50 1.23 23.79 2019年8月 4.39 0.48 0.44 0.91 17.70 2020年8月 4.27 0.36 0.44 0.80 15.48 2021年8月 4.55 0.33 0.22 0.55 10.67 2022年7月 4.50 0.20 0.11 0.31 6.08 从表6中可以看出，2014年10月、2015年10月、2016年7月、2017年5月、2018年8月、2019年8月、2020年8月、2021年8月、2022年7月，滑坡活动面积分别是2.88，2.03，2.63，1.97，1.23，0.91，0.80，0.55，0.31 km2，滑坡活动面积呈先减少后增加再持续减少的趋势。以2014年8月的同震滑坡活动率（P）为基线，滑坡活动性年衰减率分别为55.78%、39.44%、50.98%、38.28%、23.70%、17.70%、15.48%、10.67%、6.08%，年衰减率呈现与活动面积同样的规律。根据滑坡类型及活动率，发现2016年7月的滑坡扩大和新增面积较上一年有所增加，同时恢复区域较上一年也呈现增加的现象，表明此时期范围内活动性滑坡较多，扩大和新增滑坡明显。总体而言，随时间推移，同震滑坡逐渐恢复，扩大滑坡和新增滑坡面积总体呈现减少趋势，虽然仍有同震滑坡存在，但2022年只有6.08%的滑坡仍处于活动状态，这表明地震对滑坡的影响已经逐渐减弱。
3.4 震后滑坡活动期演化分析
根据表6所示滑坡活动面积变化及活动率和2.3节滑坡活动期分类标准，对鲁甸Ms6.5级地震震后滑坡进行活动期分析。2016年7月的滑坡活动率大于50%，扩大面积大于1.5 km2且新增滑坡面积大于1 km2，则将2016年7月以前称为强活动期；而2021年8月的滑坡活动率10%～50%、扩大滑坡面积0.2～1.5 km2、新增滑坡面积为0.2～1 km2，则2016年7月—2021年8月之间的时期为中等活动期；2021年8月以后的时间活动率小于10%、扩大和新增滑坡面积少于0.2 km2则为滑坡低活动期。
根据以上规则得出如图8所示的变化图。通过2014年8月―2022年7月不同阶段滑坡面积变化和活动率的定量分析，将鲁甸地震震后滑坡活动状态分为了强活动期、中等活动期和弱活动期。可见，随时间推移，同震滑坡面积逐渐减少，地震触发滑坡呈现逐渐恢复的趋势，扩滑坡表现出较为明显的扩张趋势，而滑坡新增面积相对较少。
![]()
图 8 2014—2022年地震后滑坡面积及活动期变化图Figure 8. The change map of landslide area and activity period after the 2014—2022 earthquake如图8所示，2016年7月以前为滑坡强活动期，滑坡活动率先下降而后出现增长，滑坡扩张和新增趋势也较为明显，扩张明显的为震后两个月时间内，而新增明显的为2015年10月—2016年7月，主要原因是震后救灾致使滑坡扩张以及大量降雨导致了降雨型新滑坡的产生。
2016年7月—2021年8月期间为滑坡中等活动期，随时间推移，滑坡扩张和新增程度逐渐下降，滑坡活动率也呈现持续下降趋势，由2016年7月的50.98%下降为2021年的10.67%。2016年8月—2017年5月期间，较上一期滑坡数据清单而言，同震滑坡面积增多，恢复区域减少，说明已经恢复的同震滑坡区域再次变为滑坡，这与2017年2月9日发生在鲁甸县的Ms4.9级地震以及2020年5月18日发生在巧家的Ms5.0级地震可能具有相关性[24 − 25]，2017年2月9日鲁甸Ms4.9级地震震中（27.07°N），位于2014年8月鲁甸地震震中的南东方向，二者相距约4 km。2019年9月至2020年8月期间，相较于上一期滑坡，已经恢复的同震滑坡再次变为滑坡，这与2020年5月18日巧家Ms5.0级地震具有相关性，此次地震震中为（27.18N，103.16E），震源深度8 km。这两次地震为2014年8月后鲁甸地震周边区域的二次冲击，会使已经恢复的同震滑坡区域再次被激活。
2021年9月之后为滑坡弱活动期，此时大部分小型滑坡均已恢复，依然存在的同震滑坡主要为红石岩滑坡、光明村等大型滑坡残留的滑坡臂以及靠近道路河流的部分滑坡，如图9所示，存留的大型滑坡内部植被还未明显恢复。
![]()
图 9 2022年现存滑坡注：a为红石岩滑坡；b为光明村滑坡群；c为靠近道路和河流的残留滑坡。Figure 9. Existing landslides in 20224. 结论
（1）建立了鲁甸地区多时期震后滑坡数据清单。历年来，震后滑坡数量面积呈现逐年下降趋势，2014年8月，研究区内滑坡数量
1014 个，面积为5.16 km2，截至2022年7月，滑坡数量为59个，面积不到1 km2，震后8a时间内，滑坡数量和面积呈现总体下降趋势。（2）震后滑坡主要分布于距断层距离
2000 m以上范围，并且主要集中于河谷两侧，此外，地震触发滑坡以小型滑坡为主，中等型滑坡数量相对较少，而大型滑坡数量少，但面积多。（3）2014年8月3日鲁甸Ms6.5级地震触发的同震滑坡活动率为100%，以此为比较基线，2014年10月、2015年10月、2016年7月、2017年5月、2018年8月、2019年8月、2020年8月、2021年8月、2022年7月的滑坡活动性年衰减率分别为55.78%、39.44%、50.98%、38.28%、23.70%、17.70%、15.48%、10.67%、6.08%，总体呈现逐渐下降趋势。截至2022年7月，只有6.08%的滑坡仍处于活动状态，表明地震对滑坡的影响已经逐渐减弱。
（4）震后滑坡存在强活动期（2014年8月—2016年7月）、中等活动期（2016年8月—2021年8月）、弱活动期（2021年9月—2022年7月），总体而言，截至2022年7月，地震造成的滑坡以及影响还未完全恢复。
-
![]()
图 5 坡顶锚索轴力时程曲线图
Figure 5. Time-history curve of the axial force of the anchor cable on the slope top
![]()
图 8 坡顶水平位移与锚索轴力时程关系曲线
Figure 8. The time-history relationship curve between the horizontal displacement of the slope top and the axial force of the anchor cable
![]()
图 10 前四级支护完毕坡体变形云图
Figure 10. Cloud map of slope deformation after the first four levels of support are completed
![]()
图 11 前六级支护完毕坡体变形云图
Figure 11. Cloud map of slope deformation after the first six levels of support are completed
![]()

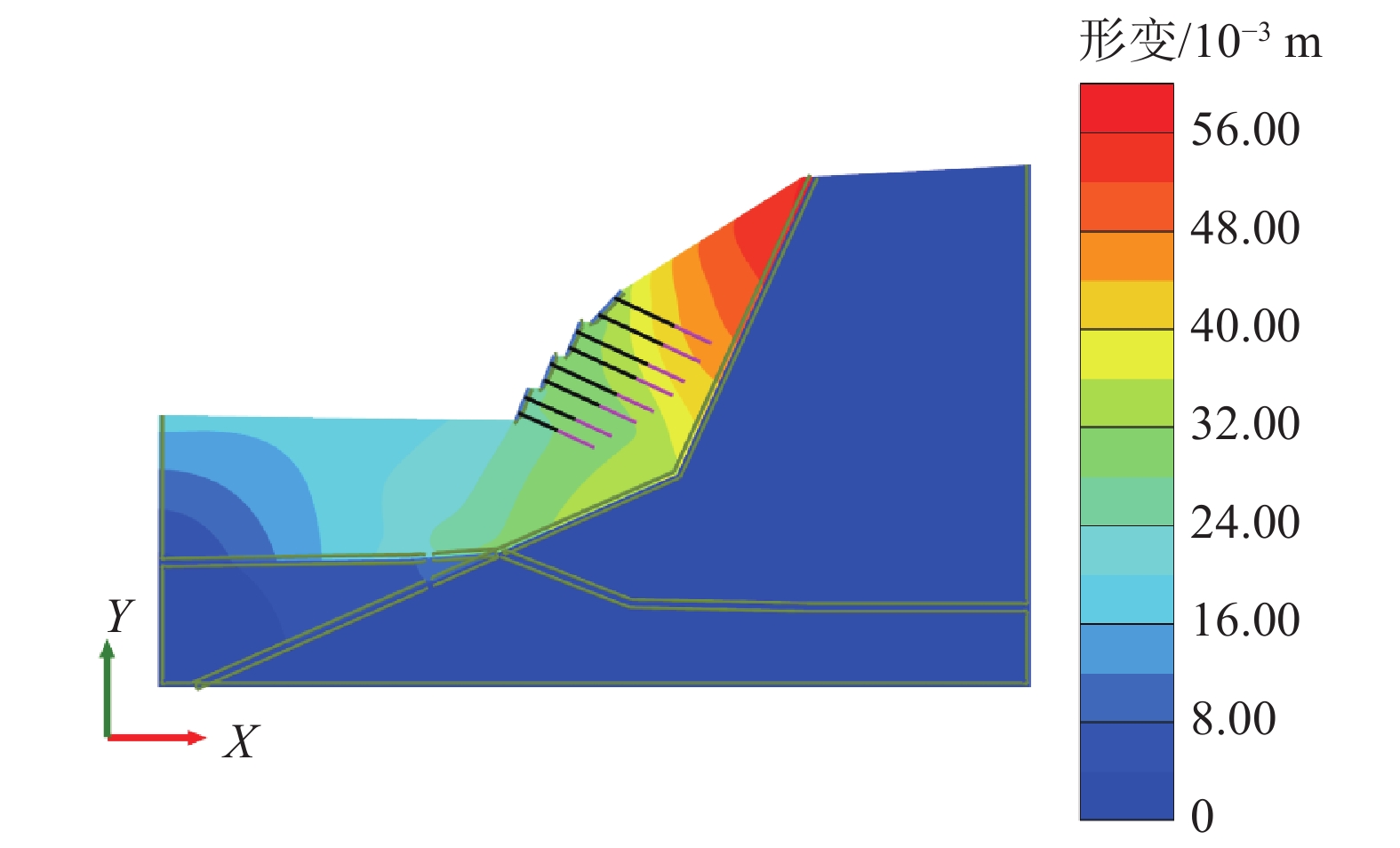

图 12 抗滑桩施工完成后坡体变形云图
Figure 12. Cloud map of slope deformation after the completion of anti-sliding pile construction
![]()
图 13 不同工况下边坡稳定性系数
Figure 13. Slope stability coefficient under different working conditions
![]()
图 14 坡顶锚索模拟值与监测值对比分析图
Figure 14. Comparison and analysis diagram of simulated and monitored values of anchor cables on the top of the slope
![]()

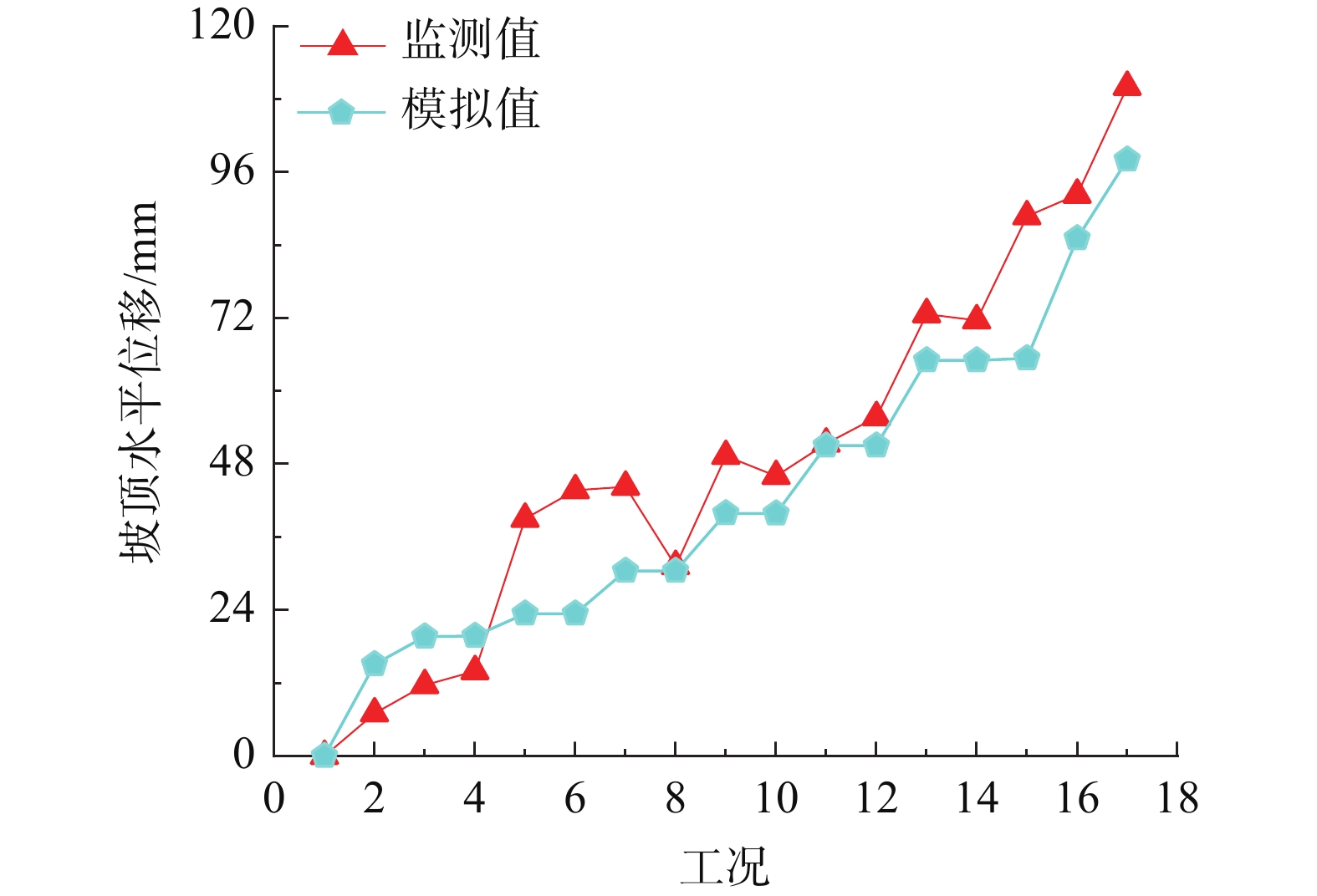

图 15 坡顶水平位移模拟值与监测值对比分析图
Figure 15. Comparison and analysis diagram of slope-top horizontal displacement simulation value and monitoring value
![]()

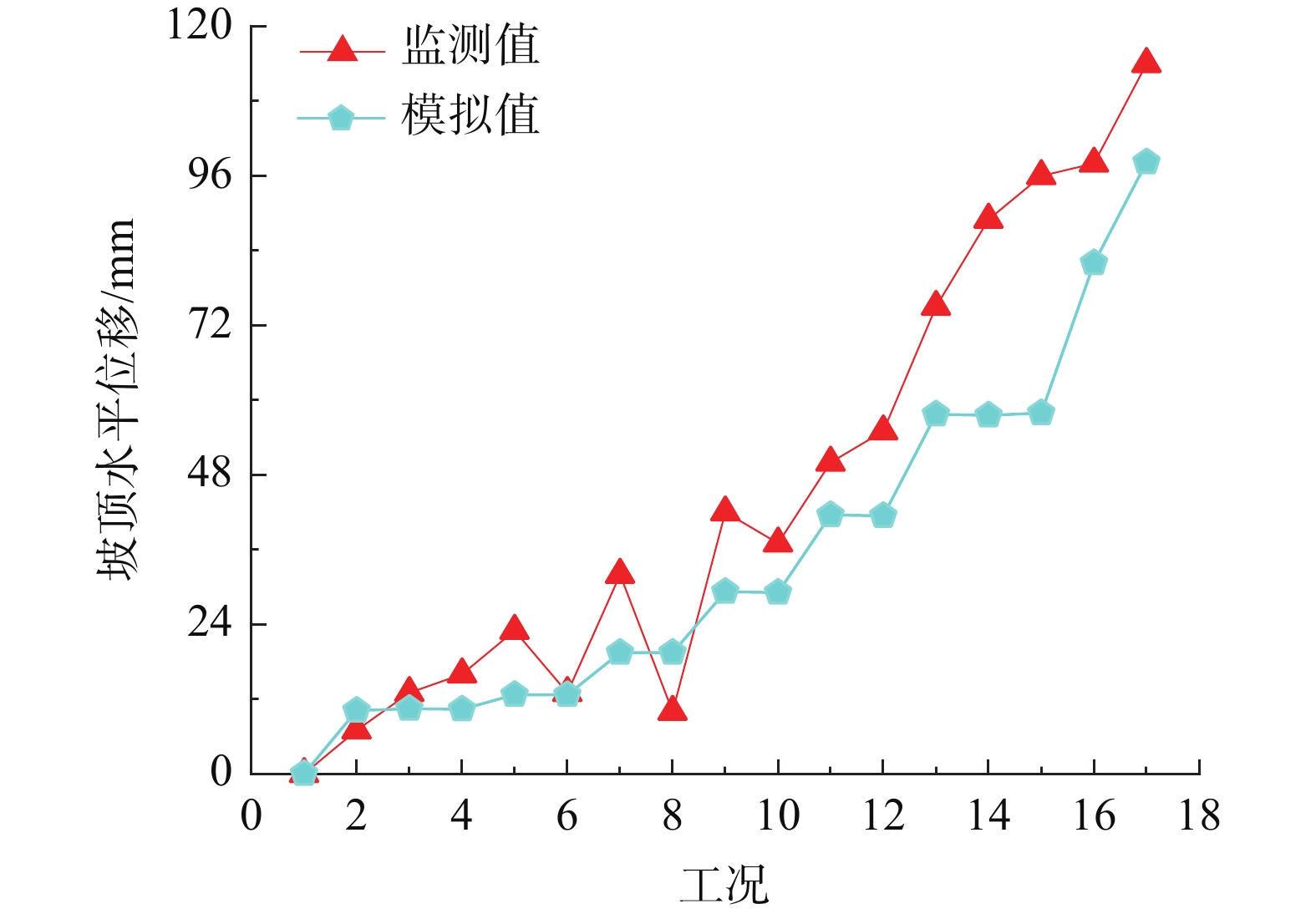

图 16 坡顶沉降模拟值与监测值对比分析图
Figure 16. Comparison analysis diagram of slope-top settlement simulation value and monitoring value
表 1 支护参数及说明
Table 1 Support parameters and description
坡级 锚索支护参数 八级坡 6Φ15.2，l=26 m，l锚=10 m，设计轴力672 kN 七级坡 6Φ15.2，l=28 m，l锚=10 m，设计轴力672 kN 六级坡 6Φ15.2， l=27 m，l锚=10 m，设计轴力672 kN 五级坡 6Φ15.2，l=22 m，l锚=10 m，设计轴力672 kN 四级坡 8Φ15.2，l=47.5 m， l锚=10 m，设计轴力672 kN 三级坡 8Φ15.2，l=34.5 m，l锚=10 m，设计轴力672 kN 二级坡 8Φ15.2，l=31 m，l锚=10 m，设计轴力672 kN 抗滑桩 8Φ15.2，l=41 m，l锚=10 m，设计轴力672 kN
下载: 导出CSV
表 2 场地土层主要物理力学参数
Table 2 The main physical and mechanical parameters of the soil layer of the site
材料名称 厚度
/m重度
/（kN·m−3）泊松比 黏聚力
/kPa内摩擦角
/（°）碳质砂岩 >80 27.2 0.25 18.0 38.0 滑面 / 24.5 0.30 11.0 28.0 薄弱面 / 20.0 0.25 12.0 30.0
下载: 导出CSV
表 3 结构主要计算参数表
Table 3 Structure main calculation parameter table
参数 抗滑桩 自由段 锚固段 框架梁 重度
/（kN·m−3）25 67.60×106 39×106 25 弹性模量
/（kN·m−2）3.25×107 弹性模量与
截面的乘积为
1.42×105 kN2.06×108 3.25×107 尺寸 3 m×2 m 直径0.13 m 0.18 m×0.16 m
下载: 导出CSV
表 4 具体施工步骤
Table 4 Specific construction steps
步骤 说明 工况1 初始地应力分析 工况2 八级坡开挖 工况3 八级坡施工框架预应力锚索 工况4 七级坡开挖 工况5 七级坡施工框架预应力锚索 工况6 六级坡开挖 工况7 六级坡施工框架预应力锚索 工况8 五级坡开挖 工况9 五级坡施工框架预应力锚索 工况10 四级坡开挖 工况11 四级坡施工框架预应力锚索 工况12 三级坡开挖 工况13 三级坡施工框架预应力锚索 工况14 二级坡开挖 工况15 二级坡施工框架预应力锚索抗滑桩施工 工况16 施工抗滑桩预应力锚索 工况17 开挖到坡底
下载: 导出CSV
-
